DIN 934

مهره DIN 934

امتیازدهی 3.00 از 5 در 1 امتیازدهی مشتری

( نظرات مشتریان 1 )

Nuts

دسامبر 2, 2024

stdpart

گالری قطعه

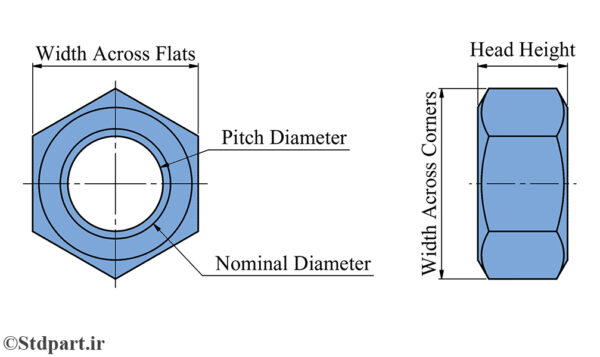

جدول مشخصات مهره شش گوش نوع 1 مطابق DIN 934 (جایگزین شده با DIN EN ISO 4032)


Width Across Corners [mm]	Width Across Flats [mm]	Pitch Diameter [mm]	Pitch [mm]	Head Height [mm]	Nominal Diameter [mm]	Part Number
2.8875	2.5	0.72936706	0.25	0.8	1	DIN 934 - M1
3.465	3	0.92936706	0.25	1	1.2	DIN 934 - M1.2
3.465	3	1.0752405	0.3	1.2	1.4	DIN 934 - M1.4
3.696	3.2	1.2211139	0.35	1.3	1.6	DIN 934 - M1.6
4.62	4	1.5669873	0.4	1.6	2	DIN 934 - M2
5.775	5	2.0128607	0.45	2	2.5	DIN 934 - M2.5
6.3525	5.5	2.4587341	0.5	2.4	3	DIN 934 - M3
6.93	6	2.8504809	0.6	2.8	3.5	DIN 934 - M3.5
8.085	7	3.2422278	0.7	3.2	4	DIN 934 - M4
9.24	8	4.1339746	0.8	4	5	DIN 934 - M5
11.55	10	4.9174682	1	5	6	DIN 934 - M6
12.705	11	5.9174682	1	5.5	7	DIN 934 - M7
15.015	13	6.6468353	1.25	6.5	8	DIN 934 - M8
15.015	13	6.9174682	1	6.5	8	DIN 934 - M8 x 1
19.635	17	8.3762024	1.5	8	10	DIN 934 - M10
19.635	17	8.6468353	1.25	8	10	DIN 934 - M10 x 1.25
19.635	17	8.9174682	1	8	10	DIN 934 - M10 x 1
21.945	19	10.105569	1.75	10	12	DIN 934 - M12
21.945	19	10.376202	1.5	10	12	DIN 934 - M12 x 1.5
21.945	19	10.646835	1.25	10	12	DIN 934 - M12 x 1.25
25.41	22	11.834936	2	11	14	DIN 934 - M14
25.41	22	12.376202	1.5	11	14	DIN 934 - M14 x 1.5
27.72	24	13.834936	2	13	16	DIN 934 - M16
27.72	24	14.376202	1.5	13	16	DIN 934 - M16 x 1.5
31.185	27	15.293671	2.5	15	18	DIN 934 - M18
31.185	27	15.834936	2	15	18	DIN 934 - M18 x 2
31.185	27	16.376202	1.5	15	18	DIN 934 - M18 x 1.5
34.65	30	17.293671	2.5	16	20	DIN 934 - M20
34.65	30	17.834936	2	16	20	DIN 934 - M20 x 2
34.65	30	18.376202	1.5	16	20	DIN 934 - M20 x 1.5
36.96	32	19.293671	2.5	18	22	DIN 934 - M22
36.96	32	19.834936	2	18	22	DIN 934 - M22 x 2
36.96	32	20.376202	1.5	18	22	DIN 934 - M22 x 1.5
41.58	36	20.752405	3	19	24	DIN 934 - M24
41.58	36	21.834936	2	19	24	DIN 934 - M24 x 2
47.355	41	23.752405	3	22	27	DIN 934 - M27
47.355	41	24.834936	2	22	27	DIN 934 - M27 x 2
53.13	46	26.211139	3.5	24	30	DIN 934 - M30
53.13	46	27.834936	2	24	30	DIN 934 - M30 x 2
57.75	50	29.211139	3.5	26	33	DIN 934 - M33
57.75	50	30.834936	2	26	33	DIN 934 - M33 x 2
63.525	55	31.669873	4	29	36	DIN 934 - M36
63.525	55	33.834936	2	29	36	DIN 934 - M36 x 2
69.3	60	34.669873	4	31	39	DIN 934 - M39
69.3	60	36.834936	2	31	39	DIN 934 - M39 x 2
75.075	65	37.128607	4.5	34	42	DIN 934 - M42
75.075	65	38.752405	3	34	42	DIN 934 - M42 x 3
80.85	70	40.128607	4.5	36	45	DIN 934 - M45
80.85	70	41.752405	3	36	45	DIN 934 - M45 x 3
86.625	75	42.587341	5	38	48	DIN 934 - M48
86.625	75	44.752405	3	38	48	DIN 934 - M48 x 3
92.4	80	46.587341	5	42	52	DIN 934 - M52
92.4	80	48.752405	3	42	52	DIN 934 - M52 x 3
98.175	85	50.046075	5.5	45	56	DIN 934 - M56
98.175	85	51.669873	4	45	56	DIN 934 - M56 x 4
103.95	90	54.046075	5.5	48	60	DIN 934 - M60
103.95	90	55.669873	4	48	60	DIN 934 - M60 x 4
109.725	95	57.504809	6	51	64	DIN 934 - M64
109.725	95	59.669873	4	51	64	DIN 934 - M64 x 4
115.5	100	61.504809	6	54	68	DIN 934 - M68
115.5	100	63.669873	4	54	68	DIN 934 - M68 x 4
121.275	105	65.504809	6	58	72	DIN 934 - M72 x 6
121.275	105	67.669873	4	58	72	DIN 934 - M72 x 4
127.05	110	69.504809	6	61	76	DIN 934 - M76 x 6
127.05	110	71.669873	4	61	76	DIN 934 - M76 x 4
132.825	115	73.504809	6	64	80	DIN 934 - M80 x 6
132.825	115	75.669873	4	64	80	DIN 934 - M80 x 4
138.6	120	78.504809	6	68	85	DIN 934 - M85 x 6
138.6	120	80.669873	4	68	85	DIN 934 - M85 x 4
150.15	130	83.504809	6	72	90	DIN 934 - M90 x 6
150.15	130	85.669873	4	72	90	DIN 934 - M90 x 4
167.475	145	93.504809	6	80	100	DIN 934 - M100 x 6
167.475	145	95.669873	4	80	100	DIN 934 - M100 x 4
179.025	155	103.50481	6	88	110	DIN 934 - M110 x 6
179.025	155	105.66987	4	88	110	DIN 934 - M110 x 4
207.9	180	118.50481	6	100	125	DIN 934 - M125 x 6
207.9	180	120.66987	4	100	125	DIN 934 - M125 x 4
231	200	133.50481	6	112	140	DIN 934 - M140 x 6
265.65	230	153.50481	6	128	160	DIN 934 - M160 x 6
