DIN 988

بدون امتیاز

Washers

اکتبر 9, 2024

stdpart

گالری قطعه

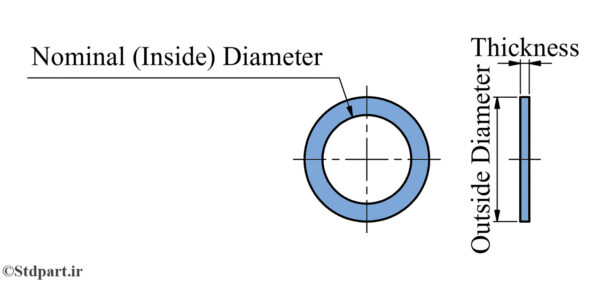

جدول مشخصات واشر شیم مطابق DIN 988


Thickness [mm]	Outside Diameter [mm]	Inside Diameter [mm]	Nominal Diameter [mm]	Part Number
1	6	3	3	DIN 988 - S3 x 6
1	8	4	4	DIN 988 - S4 x 8
1	10	5	5	DIN 988 - S5 x 10
1.2	12	6	6	DIN 988 - S6 x 12
1.2	13	7	7	DIN 988 - S7 x 13
1.2	14	8	8	DIN 988 - S8 x 14
1.2	15	9	9	DIN 988 - S9 x 15
1.2	16	10	10	DIN 988 - S10 x 16
1.2	17	11	11	DIN 988 - S11 x 17
1.2	18	12	12	DIN 988 - S12 x 18
1.5	19	13	13	DIN 988 - S13 x 19
1.5	20	14	14	DIN 988 - S14 x 20
1.5	21	15	15	DIN 988 - S15 x 21
1.5	22	16	16	DIN 988 - S16 x 22
1.5	24	17	17	DIN 988 - S17 x 24
1.5	25	18	18	DIN 988 - S18 x 25
1.5	26	19	19	DIN 988 - S19 x 26
2	28	20	20	DIN 988 - S20 x 28
2	30	22	22	DIN 988 - S22 x 30
2	32	22	22	DIN 988 - S22 x 32
2	35	25	25	DIN 988 - S25 x 35
2	36	25	25	DIN 988 - S25 x 36
2	37	26	26	DIN 988 - S26 x 37
2	40	28	28	DIN 988 - S28 x 40
2.5	42	30	30	DIN 988 - S30 x 42
2.5	45	32	32	DIN 988 - S32 x 45
2.5	45	35	35	DIN 988 - S35 x 45
2.5	45	36	36	DIN 988 - S36 x 45
2.5	47	37	37	DIN 988 - S37 x 47
2.5	50	40	40	DIN 988 - S40 x 50
2.5	52	42	42	DIN 988 - S42 x 52
3	55	45	45	DIN 988 - S45 x 55
3	56	45	45	DIN 988 - S45 x 56
3	60	48	48	DIN 988 - S48 x 60
3	62	50	50	DIN 988 - S50 x 62
3	63	50	50	DIN 988 - S50 x 63
3	65	52	52	DIN 988 - S52 x 65
3	68	55	55	DIN 988 - S55 x 68
3	70	56	56	DIN 988 - S56 x 70
3	72	56	56	DIN 988 - S56 x 72
3	75	60	60	DIN 988 - S60 x 75
3	80	63	63	DIN 988 - S63 x 80
3.5	85	65	65	DIN 988 - S65 x 85
3.5	90	70	70	DIN 988 - S70 x 90
3.5	95	75	75	DIN 988 - S75 x 95
3.5	100	80	80	DIN 988 - S80 x 100
3.5	105	85	85	DIN 988 - S85 x 105
3.5	110	90	90	DIN 988 - S90 x 110
3.5	115	95	95	DIN 988 - S95 x 115
3.5	120	100	100	DIN 988 - S100 x 120
3.5	125	100	100	DIN 988 - S100 x 125
3.5	130	105	105	DIN 988 - S105 x 130
3.5	140	110	110	DIN 988 - S110 x 140
3.5	150	120	120	DIN 988 - S120 x 150
3.5	160	130	130	DIN 988 - S130 x 160
3.5	170	140	140	DIN 988 - S140 x 170
3.5	180	150	150	DIN 988 - S150 x 180
3.5	190	160	160	DIN 988 - S160 x 190
3.5	200	170	170	DIN 988 - S170 x 200
