DIN 935-1

مهره DIN 935-1

بدون امتیاز

Nuts

دسامبر 4, 2024

stdpart

گالری قطعه

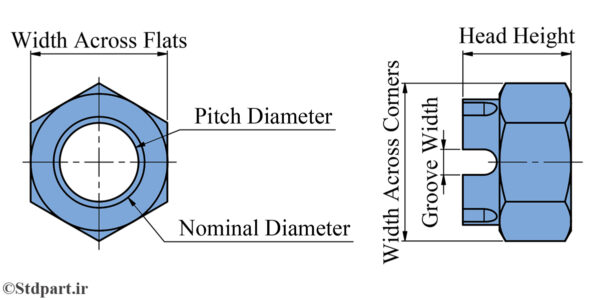

جدول مشخصات مهره تاجی نوع بلند مطابق DIN 935-1


Number of Grooves	Groove With [mm]	Width Across Corners [mm]	Width Across Flats [mm]	Pitch Diameter [mm]	Pitch [mm]	Head Height [mm]	Nominal Diameter [mm]	Part Number [mm]
6	1.2	8.085	7	3.2422278	0.7	5	4	DIN 935-1 - M4
6	1.4	9.24	8	4.1339746	0.8	6	5	DIN 935-1 - M5
6	2	11.55	10	4.9174682	1	7.5	6	DIN 935-1 - M6
6	2	12.705	11	5.9174682	1	8	7	DIN 935-1 - M7
6	2.5	15.015	13	6.6468353	1.25	9.5	8	DIN 935-1 - M8
6	2.5	15.015	13	6.9174682	1	9.5	8	DIN 935-1 - M8 x 1
6	2.8	18.48	16	8.3762024	1.5	12	10	DIN 935-1 - M10 - SW16
6	2.8	18.48	16	8.9174682	1	12	10	DIN 935-1 - M10 x 1 - SW16
6	2.8	18.48	16	8.6468353	1.25	12	10	DIN 935-1 - M10 x 1.25 - SW16
6	3.5	20.79	18	10.105569	1.75	15	12	DIN 935-1 - M12 - SW18
6	3.5	20.79	18	10.376202	1.5	15	12	DIN 935-1 - M12 x 1.5 - SW18
6	3.5	20.79	18	10.646835	1.25	15	12	DIN 935-1 - M12 x 1.25 - SW18
6	3.5	24.255	21	11.834936	2	16	14	DIN 935-1 - M14 - SW21
6	3.5	24.255	21	12.376202	1.5	16	14	DIN 935-1 - M14 x 1.5 - SW21
6	4.5	27.72	24	13.834936	2	19	16	DIN 935-1 - M16
6	4.5	27.72	24	14.376202	1.5	19	16	DIN 935-1 - M16 x 1.5
6	4.5	31.185	27	15.293671	2.5	21	18	DIN 935-1 - M18
6	4.5	31.185	27	16.376202	1.5	21	18	DIN 935-1 - M18 x 1.5
6	4.5	31.185	27	15.834936	2	21	18	DIN 935-1 - M18 x 2
6	4.5	34.65	30	17.293671	2.5	22	20	DIN 935-1 - M20
6	4.5	34.65	30	17.834936	2	22	20	DIN 935-1 - M20 x 2
6	4.5	34.65	30	18.376202	1.5	22	20	DIN 935-1 - M20 x 1.5
6	5.5	39.27	34	19.293671	2.5	26	22	DIN 935-1 - M22 - SW34
6	5.5	39.27	34	20.376202	1.5	26	22	DIN 935-1 - M22 x 1.5 - SW34
6	5.5	39.27	34	19.834936	2	26	22	DIN 935-1 - M22 x 2 - SW34
6	5.5	41.58	36	20.752405	3	27	24	DIN 935-1 - M24
6	5.5	41.58	36	21.834936	2	27	24	DIN 935-1 - M24 x 2
6	5.5	47.355	41	23.752405	3	30	27	DIN 935-1 - M27
6	5.5	47.355	41	24.834936	2	30	27	DIN 935-1 - M27 x 2
6	7	53.13	46	26.211139	3.5	33	30	DIN 935-1 - M30
6	7	53.13	46	27.834936	2	33	30	DIN 935-1 - M30 x 2
6	7	57.75	50	29.211139	3.5	35	33	DIN 935-1 - M33
6	7	57.75	50	30.834936	2	35	33	DIN 935-1 - M33 x 2
6	7	63.525	55	31.669873	4	38	36	DIN 935-1 - M36
6	7	63.525	55	32.752405	3	38	36	DIN 935-1 - M36 x 3
6	7	69.3	60	34.669873	4	40	39	DIN 935-1 - M39
6	7	69.3	60	35.752405	3	40	39	DIN 935-1 - M39 x 3
8	9	75.075	65	37.128607	4.5	46	42	DIN 935-1 - M42
8	9	75.075	65	38.752405	3	46	42	DIN 935-1 - M42 x 3
8	9	80.85	70	40.128607	4.5	48	45	DIN 935-1 - M45
8	9	80.85	70	41.752405	3	48	45	DIN 935-1 - M45 x 3
8	9	86.625	75	42.587341	5	50	48	DIN 935-1 - M48
8	9	86.625	75	44.752405	3	50	48	DIN 935-1 - M48 x 3
8	9	92.4	80	46.587341	5	54	52	DIN 935-1 - M52
8	9	92.4	80	48.752405	3	54	52	DIN 935-1 - M52 x 3
8	9	98.175	85	50.587341	5	57	56	DIN 935-1 - M56
8	9	98.175	85	51.669873	4	57	56	DIN 935-1 - M56 x 4
8	11	103.95	90	54.587341	5	63	60	DIN 935-1 - M60
8	11	103.95	90	55.669873	4	63	60	DIN 935-1 - M60 x 4
8	11	109.725	95	57.504809	6	66	64	DIN 935-1 - M64
8	11	109.725	95	59.669873	4	66	64	DIN 935-1 - M64 x 4
8	11	115.5	100	61.504809	6	69	68	DIN 935-1 - M68
8	11	115.5	100	63.669873	4	69	68	DIN 935-1 - M68 x 4
10	11	121.275	105	65.504809	6	73	72	DIN 935-1 - M72 x 6
10	11	121.275	105	67.669873	4	73	72	DIN 935-1 - M72 x 4
10	11	127.05	110	69.504809	6	76	76	DIN 935-1 - M76 x 6
10	11	127.05	110	71.669873	4	76	76	DIN 935-1 - M76 x 4
10	11	132.825	115	73.504809	6	79	80	DIN 935-1 - M80 x 6
10	11	132.825	115	75.669873	4	79	80	DIN 935-1 - M80 x 4
10	14	138.6	120	78.504809	6	88	85	DIN 935-1 - M85 x 6
10	14	138.6	120	80.669873	4	88	85	DIN 935-1 - M85 x 4
10	14	150.15	130	83.504809	6	92	90	DIN 935-1 - M90 x 6
10	14	150.15	130	85.669873	4	92	90	DIN 935-1 - M90 x 4
10	14	167.475	145	93.504809	6	100	100	DIN 935-1 - M100 x 6
10	14	167.475	145	95.669873	4	100	100	DIN 935-1 - M100 x 4
