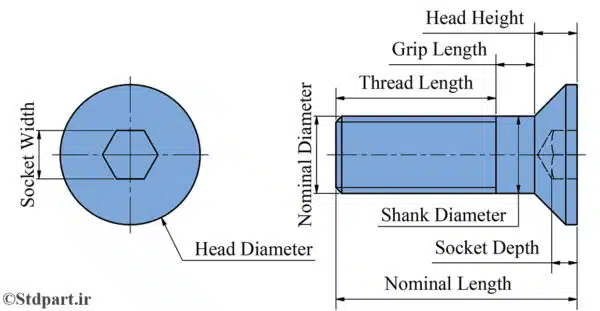

جدول مشخصات پیچ سر خزینه آلنی مطابق DIN 7991


Grip Length [mm]	Socket Depth [mm]	Socket Width [mm]	Head Height [mm]	Head Diameter [mm]	Thread Length [mm]	Pitch [mm]	Nominal Length [mm]	Nominal Diameter [mm]	Part Number
1	1.2	2	1.7	6	5.3	0.5	8	3	DIN 7991 - M3x8
1	1.2	2	1.7	6	7.3	0.5	10	3	DIN 7991 - M3x10
1	1.2	2	1.7	6	9.3	0.5	12	3	DIN 7991 - M3x12
2.3	1.2	2	1.7	6	12	0.5	16	3	DIN 7991 - M3x16
6.3	1.2	2	1.7	6	12	0.5	20	3	DIN 7991 - M3x20
11.3	1.2	2	1.7	6	12	0.5	25	3	DIN 7991 - M3x25
16.3	1.2	2	1.7	6	12	0.5	30	3	DIN 7991 - M3x30
1.4	1.8	2.5	2.3	8	4.3	0.7	8	4	DIN 7991 - M4x8
1.4	1.8	2.5	2.3	8	6.3	0.7	10	4	DIN 7991 - M4x10
1.4	1.8	2.5	2.3	8	8.3	0.7	12	4	DIN 7991 - M4x12
1.4	1.8	2.5	2.3	8	12.3	0.7	16	4	DIN 7991 - M4x16
3.7	1.8	2.5	2.3	8	14	0.7	20	4	DIN 7991 - M4x20
8.7	1.8	2.5	2.3	8	14	0.7	25	4	DIN 7991 - M4x25
13.7	1.8	2.5	2.3	8	14	0.7	30	4	DIN 7991 - M4x30
18.7	1.8	2.5	2.3	8	14	0.7	35	4	DIN 7991 - M4x35
23.7	1.8	2.5	2.3	8	14	0.7	40	4	DIN 7991 - M4x40
1.6	2.3	3	2.8	10	3.6	0.8	8	5	DIN 7991 - M5x8
1.6	2.3	3	2.8	10	5.6	0.8	10	5	DIN 7991 - M5x10
1.6	2.3	3	2.8	10	7.6	0.8	12	5	DIN 7991 - M5x12
1.6	2.3	3	2.8	10	11.6	0.8	16	5	DIN 7991 - M5x16
1.6	2.3	3	2.8	10	15.6	0.8	20	5	DIN 7991 - M5x20
6.2	2.3	3	2.8	10	16	0.8	25	5	DIN 7991 - M5x25
11.2	2.3	3	2.8	10	16	0.8	30	5	DIN 7991 - M5x30
16.2	2.3	3	2.8	10	16	0.8	35	5	DIN 7991 - M5x35
21.2	2.3	3	2.8	10	16	0.8	40	5	DIN 7991 - M5x40
31.2	2.3	3	2.8	10	16	0.8	50	5	DIN 7991 - M5x50
2	2.5	4	3.3	12	2.7	1	8	6	DIN 7991 - M6x8
2	2.5	4	3.3	12	4.7	1	10	6	DIN 7991 - M6x10
2	2.5	4	3.3	12	6.7	1	12	6	DIN 7991 - M6x12
2	2.5	4	3.3	12	10.7	1	16	6	DIN 7991 - M6x16
2	2.5	4	3.3	12	14.7	1	20	6	DIN 7991 - M6x20
3.7	2.5	4	3.3	12	18	1	25	6	DIN 7991 - M6x25
8.7	2.5	4	3.3	12	18	1	30	6	DIN 7991 - M6x30
13.7	2.5	4	3.3	12	18	1	35	6	DIN 7991 - M6x35
18.7	2.5	4	3.3	12	18	1	40	6	DIN 7991 - M6x40
28.7	2.5	4	3.3	12	18	1	50	6	DIN 7991 - M6x50
2.5	3.5	5	4.4	16	3.1	1.25	10	8	DIN 7991 - M8x10
2.5	3.5	5	4.4	16	5.1	1.25	12	8	DIN 7991 - M8x12
2.5	3.5	5	4.4	16	9.1	1.25	16	8	DIN 7991 - M8x16
2.5	3.5	5	4.4	16	13.1	1.25	20	8	DIN 7991 - M8x20
2.5	3.5	5	4.4	16	18.1	1.25	25	8	DIN 7991 - M8x25
3.6	3.5	5	4.4	16	22	1.25	30	8	DIN 7991 - M8x30
8.6	3.5	5	4.4	16	22	1.25	35	8	DIN 7991 - M8x35
13.6	3.5	5	4.4	16	22	1.25	40	8	DIN 7991 - M8x40
23.6	3.5	5	4.4	16	22	1.25	50	8	DIN 7991 - M8x50
33.6	3.5	5	4.4	16	22	1.25	60	8	DIN 7991 - M8x60
3	4.4	6	5.5	20	3.5	1.5	12	10	DIN 7991 - M10x12
3	4.4	6	5.5	20	7.5	1.5	16	10	DIN 7991 - M10x16
3	4.4	6	5.5	20	11.5	1.5	20	10	DIN 7991 - M10x20
3	4.4	6	5.5	20	16.5	1.5	25	10	DIN 7991 - M10x25
3	4.4	6	5.5	20	21.5	1.5	30	10	DIN 7991 - M10x30
3.5	4.4	6	5.5	20	26	1.5	35	10	DIN 7991 - M10x35
8.5	4.4	6	5.5	20	26	1.5	40	10	DIN 7991 - M10x40
18.5	4.4	6	5.5	20	26	1.5	50	10	DIN 7991 - M10x50
28.5	4.4	6	5.5	20	26	1.5	60	10	DIN 7991 - M10x60
38.5	4.4	6	5.5	20	26	1.5	70	10	DIN 7991 - M10x70
3.5	4.6	8	6.5	24	10	1.75	20	12	DIN 7991 - M12x20
3.5	4.6	8	6.5	24	15	1.75	25	12	DIN 7991 - M12x25
3.5	4.6	8	6.5	24	20	1.75	30	12	DIN 7991 - M12x30
3.5	4.6	8	6.5	24	25	1.75	35	12	DIN 7991 - M12x35
3.5	4.6	8	6.5	24	30	1.75	40	12	DIN 7991 - M12x40
13.5	4.6	8	6.5	24	30	1.75	50	12	DIN 7991 - M12x50
23.5	4.6	8	6.5	24	30	1.75	60	12	DIN 7991 - M12x60
33.5	4.6	8	6.5	24	30	1.75	70	12	DIN 7991 - M12x70
4	4.8	10	7	27	14	2	25	14	DIN 7991 - M14x25
4	4.8	10	7	27	19	2	30	14	DIN 7991 - M14x30
4	4.8	10	7	27	24	2	35	14	DIN 7991 - M14x35
4	4.8	10	7	27	29	2	40	14	DIN 7991 - M14x40
9	4.8	10	7	27	34	2	50	14	DIN 7991 - M14x50
19	4.8	10	7	27	34	2	60	14	DIN 7991 - M14x60
29	4.8	10	7	27	34	2	70	14	DIN 7991 - M14x70
39	4.8	10	7	27	34	2	80	14	DIN 7991 - M14x80
4	5.3	10	7.5	30	18.5	2	30	16	DIN 7991 - M16x30
4	5.3	10	7.5	30	23.5	2	35	16	DIN 7991 - M16x35
4	5.3	10	7.5	30	28.5	2	40	16	DIN 7991 - M16x40
4.5	5.3	10	7.5	30	38	2	50	16	DIN 7991 - M16x50
14.5	5.3	10	7.5	30	38	2	60	16	DIN 7991 - M16x60
24.5	5.3	10	7.5	30	38	2	70	16	DIN 7991 - M16x70
34.5	5.3	10	7.5	30	38	2	80	16	DIN 7991 - M16x80
44.5	5.3	10	7.5	30	38	2	90	16	DIN 7991 - M16x90
5	5.5	12	8	33	22	2.5	35	18	DIN 7991 - M18x35
5	5.5	12	8	33	27	2.5	40	18	DIN 7991 - M18x40
5	5.5	12	8	33	37	2.5	50	18	DIN 7991 - M18x50
10	5.5	12	8	33	42	2.5	60	18	DIN 7991 - M18x60
20	5.5	12	8	33	42	2.5	70	18	DIN 7991 - M18x70
30	5.5	12	8	33	42	2.5	80	18	DIN 7991 - M18x80
40	5.5	12	8	33	42	2.5	90	18	DIN 7991 - M18x90
50	5.5	12	8	33	42	2.5	100	18	DIN 7991 - M18x100
5	5.9	12	8.5	36	21.5	2.5	35	20	DIN 7991 - M20x35
5	5.9	12	8.5	36	26.5	2.5	40	20	DIN 7991 - M20x40
5	5.9	12	8.5	36	36.5	2.5	50	20	DIN 7991 - M20x50
5.5	5.9	12	8.5	36	46	2.5	60	20	DIN 7991 - M20x60
15.5	5.9	12	8.5	36	46	2.5	70	20	DIN 7991 - M20x70
25.5	5.9	12	8.5	36	46	2.5	80	20	DIN 7991 - M20x80
35.5	5.9	12	8.5	36	46	2.5	90	20	DIN 7991 - M20x90
45.5	5.9	12	8.5	36	46	2.5	100	20	DIN 7991 - M20x100
5	8.8	14	13.1	36	21.9	2.5	40	22	DIN 7991 - M22x40
5	8.8	14	13.1	36	31.9	2.5	50	22	DIN 7991 - M22x50
5	8.8	14	13.1	36	41.9	2.5	60	22	DIN 7991 - M22x60
6.9	8.8	14	13.1	36	50	2.5	70	22	DIN 7991 - M22x70
16.9	8.8	14	13.1	36	50	2.5	80	22	DIN 7991 - M22x80
26.9	8.8	14	13.1	36	50	2.5	90	22	DIN 7991 - M22x90
36.9	8.8	14	13.1	36	50	2.5	100	22	DIN 7991 - M22x100
6	10.3	14	14	39	30	3	50	24	DIN 7991 - M24x50
6	10.3	14	14	39	40	3	60	24	DIN 7991 - M24x60
6	10.3	14	14	39	50	3	70	24	DIN 7991 - M24x70
12	10.3	14	14	39	54	3	80	24	DIN 7991 - M24x80
22	10.3	14	14	39	54	3	90	24	DIN 7991 - M24x90
32	10.3	14	14	39	54	3	100	24	DIN 7991 - M24x100
