DIN 6921

بدون امتیاز

Bolts

نوامبر 30, 2024

stdpart

گالری قطعه

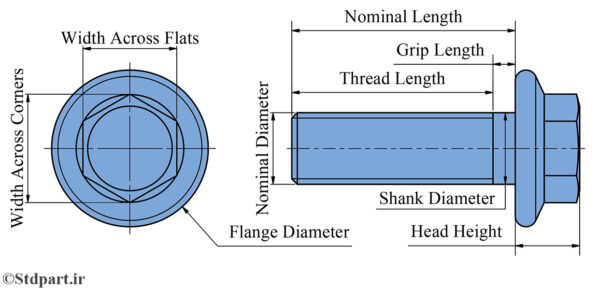

جدول مشخصات پیچ شش گوش واشردار مطابق DIN 6921


Grip Length [mm]	Shank Diameter [mm]	Width Across Flats [mm]	Head Height [mm]	Thread Length [mm]	Pitch Diameter [mm]	Pitch [mm]	Nominal Length [mm]	Nominal Diameter [mm]	Part Number
2	5	7.2	5.4	8	4.01848	0.8	10	5	DIN 6921 - M5 x 10
2	5	7.2	5.4	8	4.01848	0.8	10	5	DIN 6921 - M5 x 10
2	5	7.2	5.4	10	4.01848	0.8	12	5	DIN 6921 - M5 x 12
2	5	7.2	5.4	10	4.01848	0.8	12	5	DIN 6921 - M5 x 12
2	5	7.2	5.4	14	4.01848	0.8	16	5	DIN 6921 - M5 x 16
2	5	7.2	5.4	14	4.01848	0.8	16	5	DIN 6921 - M5 x 16
2	5	7.2	5.4	18	4.01848	0.8	20	5	DIN 6921 - M5 x 20
2	5	7.2	5.4	18	4.01848	0.8	20	5	DIN 6921 - M5 x 20
9	5	7.2	5.4	16	4.01848	0.8	25	5	DIN 6921 - M5 x 25
9	5	7.2	5.4	16	4.01848	0.8	25	5	DIN 6921 - M5 x 25
14	5	7.2	5.4	16	4.01848	0.8	30	5	DIN 6921 - M5 x 30
14	5	7.2	5.4	16	4.01848	0.8	30	5	DIN 6921 - M5 x 30
19	5	7.2	5.4	16	4.01848	0.8	35	5	DIN 6921 - M5 x 35
19	5	7.2	5.4	16	4.01848	0.8	35	5	DIN 6921 - M5 x 35
24	5	7.2	5.4	16	4.01848	0.8	40	5	DIN 6921 - M5 x 40
24	5	7.2	5.4	16	4.01848	0.8	40	5	DIN 6921 - M5 x 40
29	5	7.2	5.4	16	4.01848	0.8	45	5	DIN 6921 - M5 x 45
29	5	7.2	5.4	16	4.01848	0.8	45	5	DIN 6921 - M5 x 45
34	5	7.2	5.4	16	4.01848	0.8	50	5	DIN 6921 - M5 x 50
34	5	7.2	5.4	16	4.01848	0.8	50	5	DIN 6921 - M5 x 50
2.5	6	9	6.6	9.5	4.7731	1	12	6	DIN 6921 - M6 x 12
2.5	6	9	6.6	9.5	4.7731	1	12	6	DIN 6921 - M6 x 12
2.5	6	9	6.6	13.5	4.7731	1	16	6	DIN 6921 - M6 x 16
2.5	6	9	6.6	13.5	4.7731	1	16	6	DIN 6921 - M6 x 16
2	6	9	6.6	16	4.7731	1	18	6	DIN 6921 - M6 x 18
2.5	6	9	6.6	17.5	4.7731	1	20	6	DIN 6921 - M6 x 20
2.5	6	9	6.6	17.5	4.7731	1	20	6	DIN 6921 - M6 x 20
7	6	9	6.6	18	4.7731	1	25	6	DIN 6921 - M6 x 25
7	6	9	6.6	18	4.7731	1	25	6	DIN 6921 - M6 x 25
12	6	9	6.6	18	4.7731	1	30	6	DIN 6921 - M6 x 30
12	6	9	6.6	18	4.7731	1	30	6	DIN 6921 - M6 x 30
17	6	9	6.6	18	4.7731	1	35	6	DIN 6921 - M6 x 35
17	6	9	6.6	18	4.7731	1	35	6	DIN 6921 - M6 x 35
22	6	9	6.6	18	4.7731	1	40	6	DIN 6921 - M6 x 40
22	6	9	6.6	18	4.7731	1	40	6	DIN 6921 - M6 x 40
27	6	9	6.6	18	4.7731	1	45	6	DIN 6921 - M6 x 45
27	6	9	6.6	18	4.7731	1	45	6	DIN 6921 - M6 x 45
32	6	9	6.6	18	4.7731	1	50	6	DIN 6921 - M6 x 50
32	6	9	6.6	18	4.7731	1	50	6	DIN 6921 - M6 x 50
37	6	9	6.6	18	4.7731	1	55	6	DIN 6921 - M6 x 55
37	6	9	6.6	18	4.7731	1	55	6	DIN 6921 - M6 x 55
42	6	9	6.6	18	4.7731	1	60	6	DIN 6921 - M6 x 60
42	6	9	6.6	18	4.7731	1	60	6	DIN 6921 - M6 x 60
3.125	8	11.7	8.1	12.875	6.466375	1.25	16	8	DIN 6921 - M8 x 16
3.125	8	11.7	8.1	12.875	6.466375	1.25	16	8	DIN 6921 - M8 x 16
2.5	8	11.7	8.1	15.5	6.466375	1.25	18	8	DIN 6921 - M8 x 18
3.125	8	11.7	8.1	16.875	6.466375	1.25	20	8	DIN 6921 - M8 x 20
3.125	8	11.7	8.1	16.875	6.466375	1.25	20	8	DIN 6921 - M8 x 20
3.125	8	11.7	8.1	21.875	6.466375	1.25	25	8	DIN 6921 - M8 x 25
3.125	8	11.7	8.1	21.875	6.466375	1.25	25	8	DIN 6921 - M8 x 25
3.125	8	11.7	8.1	26.875	6.466375	1.25	30	8	DIN 6921 - M8 x 30
3.125	8	11.7	8.1	26.875	6.466375	1.25	30	8	DIN 6921 - M8 x 30
13	8	11.7	8.1	22	6.466375	1.25	35	8	DIN 6921 - M8 x 35
13	8	11.7	8.1	22	6.466375	1.25	35	8	DIN 6921 - M8 x 35
18	8	11.7	8.1	22	6.466375	1.25	40	8	DIN 6921 - M8 x 40
18	8	11.7	8.1	22	6.466375	1.25	40	8	DIN 6921 - M8 x 40
23	8	11.7	8.1	22	6.466375	1.25	45	8	DIN 6921 - M8 x 45
23	8	11.7	8.1	22	6.466375	1.25	45	8	DIN 6921 - M8 x 45
28	8	11.7	8.1	22	6.466375	1.25	50	8	DIN 6921 - M8 x 50
28	8	11.7	8.1	22	6.466375	1.25	50	8	DIN 6921 - M8 x 50
33	8	11.7	8.1	22	6.466375	1.25	55	8	DIN 6921 - M8 x 55
33	8	11.7	8.1	22	6.466375	1.25	55	8	DIN 6921 - M8 x 55
38	8	11.7	8.1	22	6.466375	1.25	60	8	DIN 6921 - M8 x 60
38	8	11.7	8.1	22	6.466375	1.25	60	8	DIN 6921 - M8 x 60
43	8	11.7	8.1	22	6.466375	1.25	65	8	DIN 6921 - M8 x 65
43	8	11.7	8.1	22	6.466375	1.25	65	8	DIN 6921 - M8 x 65
48	8	11.7	8.1	22	6.466375	1.25	70	8	DIN 6921 - M8 x 70
48	8	11.7	8.1	22	6.466375	1.25	70	8	DIN 6921 - M8 x 70
58	8	11.7	8.1	22	6.466375	1.25	80	8	DIN 6921 - M8 x 80
58	8	11.7	8.1	22	6.466375	1.25	80	8	DIN 6921 - M8 x 80
3.75	10	13.5	9.2	16.25	8.15965	1.5	20	10	DIN 6921 - M10 x 20
3.75	10	13.5	8.6	16.25	8.15965	1.5	20	10	DIN 6921 - M10 x 20
3.75	10	13.5	8.6	21.25	8.15965	1.5	25	10	DIN 6921 - M10 x 25
3.75	10	13.5	9.2	21.25	8.15965	1.5	25	10	DIN 6921 - M10 x 25
3.75	10	13.5	9.2	26.25	8.15965	1.5	30	10	DIN 6921 - M10 x 30
3.75	10	13.5	8.6	26.25	8.15965	1.5	30	10	DIN 6921 - M10 x 30
3.75	10	13.5	9.2	31.25	8.15965	1.5	35	10	DIN 6921 - M10 x 35
3.75	10	13.5	8.6	31.25	8.15965	1.5	35	10	DIN 6921 - M10 x 35
14	10	13.5	9.2	26	8.15965	1.5	40	10	DIN 6921 - M10 x 40
14	10	13.5	8.6	26	8.15965	1.5	40	10	DIN 6921 - M10 x 40
19	10	13.5	9.2	26	8.15965	1.5	45	10	DIN 6921 - M10 x 45
19	10	13.5	8.6	26	8.15965	1.5	45	10	DIN 6921 - M10 x 45
24	10	13.5	9.2	26	8.15965	1.5	50	10	DIN 6921 - M10 x 50
24	10	13.5	8.6	26	8.15965	1.5	50	10	DIN 6921 - M10 x 50
29	10	13.5	9.2	26	8.15965	1.5	55	10	DIN 6921 - M10 x 55
29	10	13.5	8.6	26	8.15965	1.5	55	10	DIN 6921 - M10 x 55
34	10	13.5	9.2	26	8.15965	1.5	60	10	DIN 6921 - M10 x 60
34	10	13.5	8.6	26	8.15965	1.5	60	10	DIN 6921 - M10 x 60
39	10	13.5	9.2	26	8.15965	1.5	65	10	DIN 6921 - M10 x 65
39	10	13.5	8.6	26	8.15965	1.5	65	10	DIN 6921 - M10 x 65
44	10	13.5	9.2	26	8.15965	1.5	70	10	DIN 6921 - M10 x 70
44	10	13.5	8.6	26	8.15965	1.5	70	10	DIN 6921 - M10 x 70
54	10	13.5	9.2	26	8.15965	1.5	80	10	DIN 6921 - M10 x 80
54	10	13.5	8.6	26	8.15965	1.5	80	10	DIN 6921 - M10 x 80
64	10	13.5	9.2	26	8.15965	1.5	90	10	DIN 6921 - M10 x 90
64	10	13.5	8.6	26	8.15965	1.5	90	10	DIN 6921 - M10 x 90
74	10	13.5	9.2	26	8.15965	1.5	100	10	DIN 6921 - M10 x 100
74	10	13.5	8.6	26	8.15965	1.5	100	10	DIN 6921 - M10 x 100
4.375	12	14.4	11.5	20.625	9.852925	1.75	25	12	DIN 6921 - M12 x 25
4.375	12	16.2	10.4	20.625	9.852925	1.75	25	12	DIN 6921 - M12 x 25
4.375	12	14.4	11.5	25.625	9.852925	1.75	30	12	DIN 6921 - M12 x 30
4.375	12	16.2	10.4	25.625	9.852925	1.75	30	12	DIN 6921 - M12 x 30
4.375	12	14.4	11.5	30.625	9.852925	1.75	35	12	DIN 6921 - M12 x 35
4.375	12	16.2	10.4	30.625	9.852925	1.75	35	12	DIN 6921 - M12 x 35
4.375	12	14.4	11.5	35.625	9.852925	1.75	40	12	DIN 6921 - M12 x 40
4.375	12	16.2	10.4	35.625	9.852925	1.75	40	12	DIN 6921 - M12 x 40
15	12	14.4	11.5	30	9.852925	1.75	45	12	DIN 6921 - M12 x 45
15	12	16.2	10.4	30	9.852925	1.75	45	12	DIN 6921 - M12 x 45
20	12	14.4	11.5	30	9.852925	1.75	50	12	DIN 6921 - M12 x 50
20	12	16.2	10.4	30	9.852925	1.75	50	12	DIN 6921 - M12 x 50
25	12	14.4	11.5	30	9.852925	1.75	55	12	DIN 6921 - M12 x 55
25	12	16.2	10.4	30	9.852925	1.75	55	12	DIN 6921 - M12 x 55
30	12	14.4	11.5	30	9.852925	1.75	60	12	DIN 6921 - M12 x 60
30	12	16.2	10.4	30	9.852925	1.75	60	12	DIN 6921 - M12 x 60
35	12	14.4	11.5	30	9.852925	1.75	65	12	DIN 6921 - M12 x 65
35	12	16.2	10.4	30	9.852925	1.75	65	12	DIN 6921 - M12 x 65
40	12	14.4	11.5	30	9.852925	1.75	70	12	DIN 6921 - M12 x 70
40	12	16.2	10.4	30	9.852925	1.75	70	12	DIN 6921 - M12 x 70
50	12	14.4	11.5	30	9.852925	1.75	80	12	DIN 6921 - M12 x 80
50	12	16.2	10.4	30	9.852925	1.75	80	12	DIN 6921 - M12 x 80
60	12	14.4	11.5	30	9.852925	1.75	90	12	DIN 6921 - M12 x 90
60	12	16.2	10.4	30	9.852925	1.75	90	12	DIN 6921 - M12 x 90
70	12	14.4	11.5	30	9.852925	1.75	100	12	DIN 6921 - M12 x 100
70	12	16.2	10.4	30	9.852925	1.75	100	12	DIN 6921 - M12 x 100
80	12	14.4	11.5	30	9.852925	1.75	110	12	DIN 6921 - M12 x 110
80	12	16.2	10.4	30	9.852925	1.75	110	12	DIN 6921 - M12 x 110
90	12	14.4	11.5	30	9.852925	1.75	120	12	DIN 6921 - M12 x 120
90	12	16.2	10.4	30	9.852925	1.75	120	12	DIN 6921 - M12 x 120
5	14	16.2	12.8	25	11.5462	2	30	14	DIN 6921 - M14 x 30
5	14	18.9	12.4	25	11.5462	2	30	14	DIN 6921 - M14 x 30
5	14	16.2	12.8	30	11.5462	2	35	14	DIN 6921 - M14 x 35
5	14	18.9	12.4	30	11.5462	2	35	14	DIN 6921 - M14 x 35
5	14	16.2	12.8	35	11.5462	2	40	14	DIN 6921 - M14 x 40
5	14	18.9	12.4	35	11.5462	2	40	14	DIN 6921 - M14 x 40
5	14	16.2	12.8	40	11.5462	2	45	14	DIN 6921 - M14 x 45
5	14	18.9	12.4	40	11.5462	2	45	14	DIN 6921 - M14 x 45
16	14	16.2	12.8	34	11.5462	2	50	14	DIN 6921 - M14 x 50
16	14	18.9	12.4	34	11.5462	2	50	14	DIN 6921 - M14 x 50
21	14	16.2	12.8	34	11.5462	2	55	14	DIN 6921 - M14 x 55
21	14	18.9	12.4	34	11.5462	2	55	14	DIN 6921 - M14 x 55
26	14	16.2	12.8	34	11.5462	2	60	14	DIN 6921 - M14 x 60
26	14	18.9	12.4	34	11.5462	2	60	14	DIN 6921 - M14 x 60
31	14	16.2	12.8	34	11.5462	2	65	14	DIN 6921 - M14 x 65
31	14	18.9	12.4	34	11.5462	2	65	14	DIN 6921 - M14 x 65
36	14	16.2	12.8	34	11.5462	2	70	14	DIN 6921 - M14 x 70
36	14	18.9	12.4	34	11.5462	2	70	14	DIN 6921 - M14 x 70
46	14	16.2	12.8	34	11.5462	2	80	14	DIN 6921 - M14 x 80
46	14	18.9	12.4	34	11.5462	2	80	14	DIN 6921 - M14 x 80
56	14	16.2	12.8	34	11.5462	2	90	14	DIN 6921 - M14 x 90
56	14	18.9	12.4	34	11.5462	2	90	14	DIN 6921 - M14 x 90
66	14	16.2	12.8	34	11.5462	2	100	14	DIN 6921 - M14 x 100
66	14	18.9	12.4	34	11.5462	2	100	14	DIN 6921 - M14 x 100
76	14	16.2	12.8	34	11.5462	2	110	14	DIN 6921 - M14 x 110
76	14	18.9	12.4	34	11.5462	2	110	14	DIN 6921 - M14 x 110
86	14	16.2	12.8	34	11.5462	2	120	14	DIN 6921 - M14 x 120
86	14	18.9	12.4	34	11.5462	2	120	14	DIN 6921 - M14 x 120
90	14	16.2	12.8	40	11.5462	2	130	14	DIN 6921 - M14 x 130
90	14	18.9	12.4	40	11.5462	2	130	14	DIN 6921 - M14 x 130
100	14	16.2	12.8	40	11.5462	2	140	14	DIN 6921 - M14 x 140
100	14	18.9	12.4	40	11.5462	2	140	14	DIN 6921 - M14 x 140
5	16	18.9	14.4	30	13.5462	2	35	16	DIN 6921 - M16 x 35
5	16	21.6	14.1	30	13.5462	2	35	16	DIN 6921 - M16 x 35
5	16	18.9	14.4	35	13.5462	2	40	16	DIN 6921 - M16 x 40
5	16	21.6	14.1	35	13.5462	2	40	16	DIN 6921 - M16 x 40
5	16	18.9	14.4	40	13.5462	2	45	16	DIN 6921 - M16 x 45
5	16	21.6	14.1	40	13.5462	2	45	16	DIN 6921 - M16 x 45
5	16	18.9	14.4	45	13.5462	2	50	16	DIN 6921 - M16 x 50
5	16	21.6	14.1	45	13.5462	2	50	16	DIN 6921 - M16 x 50
17	16	18.9	14.4	38	13.5462	2	55	16	DIN 6921 - M16 x 55
17	16	21.6	14.1	38	13.5462	2	55	16	DIN 6921 - M16 x 55
22	16	21.6	14.1	38	13.5462	2	60	16	DIN 6921 - M16 x 60
22	16	18.9	14.4	38	13.5462	2	60	16	DIN 6921 - M16 x 60
27	16	18.9	14.4	38	13.5462	2	65	16	DIN 6921 - M16 x 65
27	16	21.6	14.1	38	13.5462	2	65	16	DIN 6921 - M16 x 65
32	16	18.9	14.4	38	13.5462	2	70	16	DIN 6921 - M16 x 70
32	16	21.6	14.1	38	13.5462	2	70	16	DIN 6921 - M16 x 70
42	16	18.9	14.4	38	13.5462	2	80	16	DIN 6921 - M16 x 80
42	16	21.6	14.1	38	13.5462	2	80	16	DIN 6921 - M16 x 80
52	16	18.9	14.4	38	13.5462	2	90	16	DIN 6921 - M16 x 90
52	16	21.6	14.1	38	13.5462	2	90	16	DIN 6921 - M16 x 90
62	16	21.6	14.1	38	13.5462	2	100	16	DIN 6921 - M16 x 100
62	16	18.9	14.4	38	13.5462	2	100	16	DIN 6921 - M16 x 100
72	16	21.6	14.1	38	13.5462	2	110	16	DIN 6921 - M16 x 110
72	16	18.9	14.4	38	13.5462	2	110	16	DIN 6921 - M16 x 110
82	16	21.6	14.1	38	13.5462	2	120	16	DIN 6921 - M16 x 120
82	16	18.9	14.4	38	13.5462	2	120	16	DIN 6921 - M16 x 120
86	16	21.6	14.1	44	13.5462	2	130	16	DIN 6921 - M16 x 130
86	16	18.9	14.4	44	13.5462	2	130	16	DIN 6921 - M16 x 130
96	16	18.9	14.4	44	13.5462	2	140	16	DIN 6921 - M16 x 140
96	16	21.6	14.1	44	13.5462	2	140	16	DIN 6921 - M16 x 140
106	16	18.9	14.4	44	13.5462	2	150	16	DIN 6921 - M16 x 150
106	16	21.6	14.1	44	13.5462	2	150	16	DIN 6921 - M16 x 150
116	16	18.9	14.4	44	13.5462	2	160	16	DIN 6921 - M16 x 160
116	16	21.6	14.1	44	13.5462	2	160	16	DIN 6921 - M16 x 160
6.25	20	27	17.7	33.75	16.93275	2.5	40	20	DIN 6921 - M20 x 40
6.25	20	24.3	17.1	33.75	16.93275	2.5	40	20	DIN 6921 - M20 x 40
6.25	20	27	17.7	38.75	16.93275	2.5	45	20	DIN 6921 - M20 x 45
6.25	20	24.3	17.1	38.75	16.93275	2.5	45	20	DIN 6921 - M20 x 45
6.25	20	24.3	17.1	43.75	16.93275	2.5	50	20	DIN 6921 - M20 x 50
6.25	20	27	17.7	43.75	16.93275	2.5	50	20	DIN 6921 - M20 x 50
6.25	20	24.3	17.1	48.75	16.93275	2.5	55	20	DIN 6921 - M20 x 55
6.25	20	27	17.7	48.75	16.93275	2.5	55	20	DIN 6921 - M20 x 55
6.25	20	24.3	17.1	53.75	16.93275	2.5	60	20	DIN 6921 - M20 x 60
6.25	20	27	17.7	53.75	16.93275	2.5	60	20	DIN 6921 - M20 x 60
19	20	24.3	17.1	46	16.93275	2.5	65	20	DIN 6921 - M20 x 65
19	20	27	17.7	46	16.93275	2.5	65	20	DIN 6921 - M20 x 65
24	20	24.3	17.1	46	16.93275	2.5	70	20	DIN 6921 - M20 x 70
24	20	27	17.7	46	16.93275	2.5	70	20	DIN 6921 - M20 x 70
34	20	24.3	17.1	46	16.93275	2.5	80	20	DIN 6921 - M20 x 80
34	20	27	17.7	46	16.93275	2.5	80	20	DIN 6921 - M20 x 80
44	20	24.3	17.1	46	16.93275	2.5	90	20	DIN 6921 - M20 x 90
44	20	27	17.7	46	16.93275	2.5	90	20	DIN 6921 - M20 x 90
54	20	24.3	17.1	46	16.93275	2.5	100	20	DIN 6921 - M20 x 100
54	20	27	17.7	46	16.93275	2.5	100	20	DIN 6921 - M20 x 100
64	20	27	17.7	46	16.93275	2.5	110	20	DIN 6921 - M20 x 110
64	20	24.3	17.1	46	16.93275	2.5	110	20	DIN 6921 - M20 x 110
74	20	24.3	17.1	46	16.93275	2.5	120	20	DIN 6921 - M20 x 120
74	20	27	17.7	46	16.93275	2.5	120	20	DIN 6921 - M20 x 120
78	20	24.3	17.1	52	16.93275	2.5	130	20	DIN 6921 - M20 x 130
78	20	27	17.7	52	16.93275	2.5	130	20	DIN 6921 - M20 x 130
88	20	24.3	17.1	52	16.93275	2.5	140	20	DIN 6921 - M20 x 140
88	20	27	17.7	52	16.93275	2.5	140	20	DIN 6921 - M20 x 140
98	20	27	17.7	52	16.93275	2.5	150	20	DIN 6921 - M20 x 150
98	20	24.3	17.1	52	16.93275	2.5	150	20	DIN 6921 - M20 x 150
108	20	24.3	17.1	52	16.93275	2.5	160	20	DIN 6921 - M20 x 160
108	20	27	17.7	52	16.93275	2.5	160	20	DIN 6921 - M20 x 160
128	20	24.3	17.1	52	16.93275	2.5	180	20	DIN 6921 - M20 x 180
128	20	27	17.7	52	16.93275	2.5	180	20	DIN 6921 - M20 x 180
148	20	24.3	17.1	52	16.93275	2.5	200	20	DIN 6921 - M20 x 200
148	20	27	17.7	52	16.93275	2.5	200	20	DIN 6921 - M20 x 200
