DIN 6798
DIN 6798 A
بدون امتیاز
stdpart
گالری قطعه

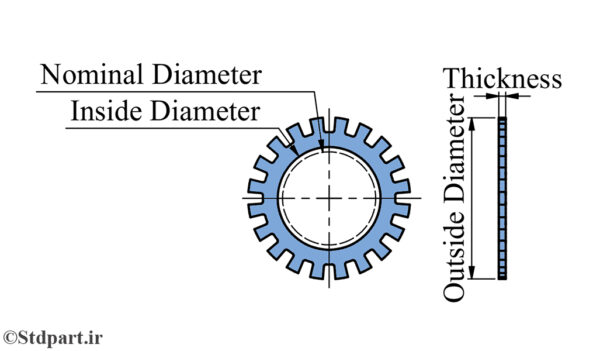

جدول مشخصات واشر برجسته شیاردار نوع A مطابق DIN 6798
| Number of Teeth | Thickness [mm] | Outside Diameter [mm] | Inside Diameter [mm] | Nominal Diameter [mm] | Part Number |
|---|---|---|---|---|---|
| 9 | 0.3 | 3.6 | 1.7 | 1.6 | DIN 6798 - A 1.7 |
| 9 | 0.3 | 4.5 | 2.2 | 2 | DIN 6798 - A 2.2 |
| 9 | 0.4 | 5.5 | 2.7 | 2.5 | DIN 6798 - A 2.7 |
| 9 | 0.4 | 6 | 3.2 | 3 | DIN 6798 - A 3.2 |
| 10 | 0.5 | 7 | 3.7 | 3.5 | DIN 6798 - A 3.7 |
| 11 | 0.5 | 8 | 4.3 | 4 | DIN 6798 - A 4.3 |
| 11 | 0.6 | 10 | 5.3 | 5 | DIN 6798 - A 5.3 |
| 12 | 0.7 | 11 | 6.4 | 6 | DIN 6798 - A 6.4 |
| 14 | 0.8 | 12.5 | 7.4 | 7 | DIN 6798 - A 7.4 |
| 14 | 0.8 | 15 | 8.4 | 8 | DIN 6798 - A 8.4 |
| 16 | 0.9 | 18 | 10.5 | 10 | DIN 6798 - A 10.5 |
| 16 | 1 | 20.5 | 13 | 12 | DIN 6798 - A 13 |
| 18 | 1 | 24 | 15 | 14 | DIN 6798 - A 15 |
| 18 | 1.2 | 26 | 17 | 16 | DIN 6798 - A 17 |
| 18 | 1.4 | 30 | 19 | 18 | DIN 6798 - A 19 |
| 20 | 1.4 | 33 | 21 | 20 | DIN 6798 - A 21 |
| 20 | 1.5 | 36 | 23 | 22 | DIN 6798 - A 23 |
| 20 | 1.5 | 38 | 25 | 24 | DIN 6798 - A 25 |
| 22 | 1.6 | 44 | 28 | 27 | DIN 6798 - A 28 |
| 22 | 1.6 | 48 | 31 | 30 | DIN 6798 - A 31 |
