DIN 630-CB-SKF

Double Row Self Align With Cylindrical Bore Ball Bearings

بدون امتیاز

Ball Bearings

نوامبر 27, 2024

stdpart

بلبرینگ خود تنظیم دو ردیفه با کنس داخلی استوانه‌ای مطابق DIN 630

بلبرینگ‌های خودتنظیم یکی از مهم‌ترین اعضای خانواده بلبرینگ‌ها هستند که برای شرایطی طراحی شده‌اند که شفت و نشیمنگاه (هوزینگ) به‌طور کامل هم‌راستا نباشند. بلبرینگ خود تنظیم دو ردیفه با کنس داخلی استوانه‌ای به دلیل طراحی دو ردیفه، توانایی تحمل بار شعاعی بالاتر و پایداری بیشتری نسبت به بلبرینگ تماس زاویه‌ای یک ردیفه و بلبرینگ تماس چهار نقطه‌ای ارائه می‌دهد. کنس داخلی استوانه‌ای این بلبرینگ برای نصب روی شفت‌های استاندارد و بدون مخروط طراحی شده و نسبت به بلبرینگ خودتنظیم دو ردیفه با کنس داخلی مخروطی مزیت خاص خود را در راحتی نصب و تعویض قطعات دارد. علاوه بر این، همانند رولر بیرینگ‌های بشکه‌ای با کنس داخلی مخروطی و استوانه ای، این بلبرینگ نیز قابلیت جبران ناهم‌ترازی شفت و هوزینگ را دارد. برای آشنایی بیشتر، می‌توانید به صفحه بررسی تخصصی بلبرینگ خودتنظیم مراجعه کنید.

گالری قطعه

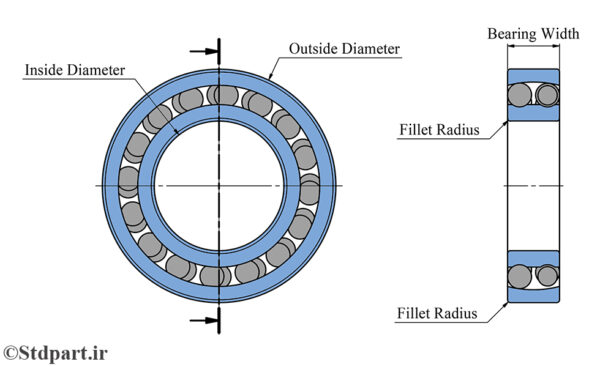

جدول مشخصات بلبرینگ خودتنظیم دو ردیفه با کنس داخلی استوانه ای DIN 630


Friction Factor	Limiting Speed [rpm]	Fatigue Load Limit [N]	Basic Static Load [N]	Basic Dynamic Load [N]	Fillet Radius [mm]	Bearing Width [mm]	Outside Diameter [mm]	Inside Diameter [mm]	Part Number
0.001	45,000	25	480	2,510	0.3	6	19	5	DIN 630 - 135
0.001	45,000	25	480	2,510	0.3	6	19	6	DIN 630 - 126
0.001	40,000	29	560	2,650	0.3	7	22	7	DIN 630 - 127
0.001	40,000	29	560	2,650	0.3	7	22	8	DIN 630 - 108
0.001	38,000	43	820	3,900	0.6	8	26	9	DIN 630 - 129
0.001	36,000	61	1,180	5,530	0.6	9	30	10	DIN 630 - 1200 E
0.001	34,000	90	1,730	8,060	0.6	14	30	10	DIN 630 - 2200 E
0.001	32,000	72	1,430	6,240	0.6	10	32	12	DIN 630 - 1201 E
0.001	30,000	98	1,900	8,520	0.6	14	32	12	DIN 630 - 2201 E
0.001	28,000	120	2,160	9,360	1	12	37	12	DIN 630 - 1301 E
0.001	28,000	140	2,700	11,700	1	17	37	12	DIN 630 - 2301
0.001	28,000	90	1,760	7,410	0.6	11	35	15	DIN 630 - 1202 E
0.001	26,000	110	2,040	8,710	0.6	14	35	15	DIN 630 - 2202 E
0.001	24,000	140	2,600	10,800	1	13	42	15	DIN 630 - 1302 E
0.001	24,000	150	2,900	11,900	1	17	42	15	DIN 630 - 2302
0.001	24,000	120	2,200	8,840	0.6	12	40	17	DIN 630 - 1203 E
0.001	24,000	140	2,550	10,600	0.6	16	40	17	DIN 630 - 2203 E
0.001	20,000	180	3,400	12,700	1	14	47	17	DIN 630 - 1303 E
0.001	22,000	190	3,550	14,300	1	19	47	17	DIN 630 - 2303
0.001	20,000	180	3,400	12,700	1	14	47	20	DIN 630 - 1204 E
0.001	20,000	220	4,150	16,800	1	18	47	20	DIN 630 - 2204 E
0.001	18,000	210	4,000	14,300	1.1	15	52	20	DIN 630 - 1304 E
0.001	19,000	240	4,750	18,200	1.1	21	52	20	DIN 630 - 2304
0.001	18,000	210	4,000	14,300	1	15	52	25	DIN 630 - 1205 E
0.001	18,000	230	4,400	16,800	1	18	52	25	DIN 630 - 2205 E
0.001	15,000	280	5,400	19,000	1.1	17	62	25	DIN 630 - 1305 E
0.001	16,000	370	7,100	27,000	1.1	24	62	25	DIN 630 - 2305
0.001	15,000	240	4,650	15,600	1	16	62	30	DIN 630 - 1206 E
0.001	15,000	350	6,700	23,800	1	20	62	30	DIN 630 - 2206 E
0.001	13,000	360	6,800	22,500	1.1	19	72	30	DIN 630 - 1306 E
0.001	13,000	450	8,800	31,200	1.1	27	72	30	DIN 630 - 2306
0.001	13,000	310	6,000	19,000	1.1	17	72	35	DIN 630 - 1207 E
0.001	12,000	455	8,800	30,200	1.1	23	72	35	DIN 630 - 2207 E
0.001	11,000	430	8,500	26,500	1.5	21	80	35	DIN 630 - 1307 E
0.001	12,000	590	11,200	39,700	1.5	31	80	35	DIN 630 - 2307 E
0.001	11,000	360	6,950	19,900	1.1	18	80	40	DIN 630 - 1208 E
0.001	11,000	510	10,000	31,900	1.1	23	80	40	DIN 630 - 2208 E
0.001	9,500	570	11,200	33,800	1.5	23	90	40	DIN 630 - 1308 E
0.001	10,000	820	16,000	54,000	1.5	33	90	40	DIN 630 - 2308 E
0.001	11,000	400	7,800	22,900	1.1	19	85	45	DIN 630 - 1209 E
0.001	10,000	540	10,600	32,500	1.1	23	85	45	DIN 630 - 2209 E
0.001	8,500	700	13,400	39,000	1.5	25	100	45	DIN 630 - 1309 E
0.001	9,000	1,000	19,300	63,700	1.5	36	100	45	DIN 630 - 2309 E
0.001	10,000	480	9,150	26,500	1.1	20	90	50	DIN 630 - 1210 E
0.001	9,500	570	11,200	33,800	1.1	23	90	50	DIN 630 - 2210 E
0.001	8,000	720	14,000	43,600	2	27	110	50	DIN 630 - 1310 E
0.001	9,500	1,040	20,000	63,700	2	40	110	50	DIN 630 - 2310
0.001	9,000	540	10,600	27,600	1.5	21	100	55	DIN 630 - 1211 E
0.001	8,500	700	13,400	39,000	1.5	25	100	55	DIN 630 - 2211 E
0.001	7,500	920	18,000	50,700	2	29	120	55	DIN 630 - 1311 E
0.001	7,500	1,250	24,000	76,100	2	43	120	55	DIN 630 - 2311
0.001	8,500	620	12,200	31,200	1.5	22	110	60	DIN 630 - 1212 E
0.001	8,000	880	17,000	48,800	1.5	28	110	60	DIN 630 - 2212 E
0.001	6,300	1,120	22,000	58,500	2.1	31	130	60	DIN 630 - 1312 E
0.001	7,000	1,460	28,500	87,100	2.1	46	130	60	DIN 630 - 2312
0.001	7,000	720	14,000	35,100	1.5	23	120	65	DIN 630 - 1213 E
0.001	7,000	1,020	20,000	57,200	1.5	31	120	65	DIN 630 - 2213 E
0.001	6,000	1,250	25,500	65,000	2.1	33	140	65	DIN 630 - 1313 E
0.001	6,300	1,660	32,500	95,600	2.1	48	140	65	DIN 630 - 2313
0.001	7,000	750	14,600	35,800	1.5	24	125	70	DIN 630 - 1214
0.001	6,700	880	17,000	44,200	1.5	31	125	70	DIN 630 - 2214
0.001	6,000	1,340	27,500	74,100	2.1	35	150	70	DIN 630 - 1314
0.001	6,000	1,860	37,500	111,000	2.1	51	150	70	DIN 630 - 2314
0.001	6,700	800	15,600	39,000	1.5	25	130	75	DIN 630 - 1215
0.001	6,300	1,120	18,000	58,500	1.5	31	130	75	DIN 630 - 2215
0.001	5,600	1,430	30,000	79,300	2.1	37	160	75	DIN 630 - 1315
0.001	5,600	2,040	43,000	124,000	2.1	55	160	75	DIN 630 - 2315
0.001	6,000	830	17,000	39,700	2	26	140	80	DIN 630 - 1216
0.001	6,000	1,250	25,500	65,000	2	33	140	80	DIN 630 - 2216 E
0.001	5,300	1,500	33,500	88,400	2.1	39	170	80	DIN 630 - 1316
0.001	5,300	2,240	49,000	135,000	2.1	58	170	80	DIN 630 - 2316
0.001	5,600	980	20,800	48,800	2	28	150	85	DIN 630 - 1217
0.001	5,600	1,120	23,600	58,500	2	36	150	85	DIN 630 - 2217
0.001	4,800	1,700	38,000	97,500	3	41	180	85	DIN 630 - 1317
0.001	4,800	2,280	51,000	140,000	3	60	180	85	DIN 630 - 2317
0.001	5,300	1,080	23,600	57,200	2	30	160	90	DIN 630 - 1218
0.001	5,300	1,320	28,500	70,200	2	40	160	90	DIN 630 - 2218
0.001	4,500	1,930	44,000	117,000	3	43	190	90	DIN 630 - 1318
0.001	4,500	2,500	57,000	151,000	3	64	190	90	DIN 630 - 2318
0.001	5,000	1,200	27,000	63,700	2.1	32	170	95	DIN 630 - 1219
0.001	5,000	1,530	34,500	83,200	2.1	43	170	95	DIN 630 - 2219
0.001	4,300	2,160	51,000	133,000	3	45	200	95	DIN 630 - 1319
0.001	4,500	2,750	64,000	165,000	3	67	200	95	DIN 630 - 2319
0.001	4,800	1,290	30,000	68,900	2.1	34	180	100	DIN 630 - 1220
0.001	4,800	1,760	40,500	97,500	2.1	46	180	100	DIN 630 - 2220
0.001	4,000	2,360	57,000	143,000	3	47	215	100	DIN 630 - 1320
0.001	4,000	3,250	80,000	190,000	3	73	215	100	DIN 630 - 2320
0.001	4,300	1,600	39,000	88,400	2.1	38	200	110	DIN 630 - 1222
0.001	4,300	2,120	52,000	124,000	2.1	53	200	110	DIN 630 - 2222
0.001	3,600	2,750	72,000	163,000	3	50	240	110	DIN 630 - 1322
0.001	4,000	2,120	53,000	119,000	2.1	42	215	120	DIN 630- 1224
0.001	3,600	2,240	58,500	127,000	3	46	230	130	DIN 630 - 1226

برای مشاهده سایر بلبرینگ‌ها می‌توانید به صفحه دسته‌بندی بلبرینگ‌ها مراجعه کنید و اگر قصد بررسی رولر بیرینگ‌ها را دارید، از صفحه دسته بندی رولر بیرینگ‌ها دیدن کنید.
