Four Point Contact Ball Bearings
DIN 628-4-SKF
بدون امتیاز
stdpart
بلبرینگ تماس چهار نقطه‌ای مطابق DIN 628
بلبرینگ‌های تماس چهار نقطه‌ای برای کاربردهایی طراحی شده‌اند که همزمان بار شعاعی و بار محوری در یک جهت اعمال می‌شود. بلبرینگ تماس چهار نقطه‌ای DIN 628-4 SKF با طراحی ویژه خود امکان تحمل بارهای ترکیبی بالا و عملکرد پایدار در سرعت‌های متوسط تا بالا را فراهم می‌کند. این بلبرینگ به‌ویژه برای استفاده در ماشین‌آلات صنعتی، تجهیزات خط تولید و سیستم‌های دوار حساس مناسب است. برای مقایسه، این بلبرینگ می‌تواند جایگزین بلبرینگ‌های خودتنظیم دو ردیفه با کنس داخلی مخروطی یا خودتنظیم دو ردیفه با کنس داخلی استوانه‌ای شود، اما طراحی آن برای تحمل همزمان بار محوری و شعاعی است و قابلیت جبران ناهم‌ترازی شفت و هوزینگ در آن محدودتر است. برای دریافت اطلاعات کامل‌تر و بررسی تخصصی این بلبرینگ می‌توانید به صفحه بررسی تخصصی بلبرینگ تماس چهار نقطه‌ای مراجعه کنید.
گالری قطعه

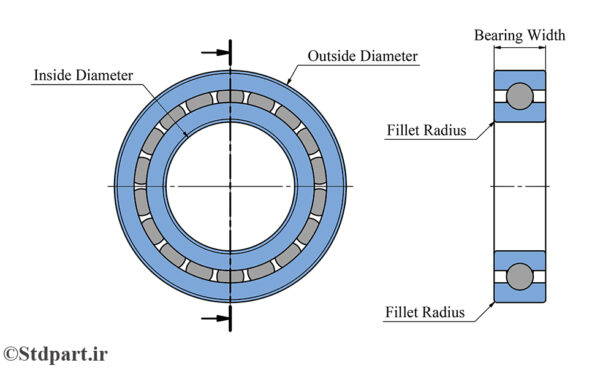

جدول مشخصات بلبرینگ تماس چهار نقطه ای DIN 628
| Friction Factor | Limiting Speed [rpm] | Fatigue Load Limit [N] | Basic Static Load [N] | Basic Dynamic Load [N] | Fillet Radius [mm] | Bearing Width [mm] | Outside Diameter [mm] | Inside Diameter [mm] | Part Number |
|---|---|---|---|---|---|---|---|---|---|
| 0.0024 | 30,000 | 480 | 11,400 | 17,000 | 0.6 | 12 | 40 | 17 | DIN 628-4 QJ 203 |
| 0.0024 | 28,000 | 640 | 15,000 | 23,400 | 1 | 14 | 47 | 17 | DIN 628-4 QJ 303 |
| 0.0024 | 24,000 | 930 | 21,600 | 32,000 | 1.1 | 15 | 52 | 20 | DIN 628-4 QJ 304 |
| 0.0024 | 22,000 | 900 | 21,200 | 27,000 | 1 | 15 | 52 | 25 | DIN 628-4 QJ 205 |
| 0.0024 | 19,000 | 1,290 | 30,500 | 37,500 | 1 | 16 | 62 | 30 | DIN 628-4 QJ 206 |
| 0.0024 | 17,000 | 1,760 | 41,500 | 53,000 | 1.1 | 19 | 72 | 30 | DIN 628-4 QJ 306 |
| 0.0024 | 17,000 | 1,760 | 41,500 | 49,000 | 1.1 | 17 | 72 | 35 | DIN 628-4 QJ 207 |
| 0.0024 | 15,000 | 2,160 | 51,000 | 64,000 | 1.5 | 21 | 80 | 35 | DIN 628-4 QJ 307 |
| 0.0024 | 15,000 | 2,080 | 49,000 | 56,000 | 1.1 | 18 | 80 | 40 | DIN 628-4 QJ 208 |
| 0.0024 | 14,000 | 2,700 | 64,000 | 78,000 | 1.5 | 23 | 90 | 40 | DIN 628-4 QJ 308 |
| 0.0024 | 14,000 | 2,360 | 56,000 | 63,000 | 1.1 | 19 | 85 | 45 | DIN 628-4 QJ 209 |
| 0.0024 | 12,000 | 3,550 | 83,000 | 100,000 | 1.5 | 25 | 100 | 45 | DIN 628-4 QJ 309 |
| 0.0024 | 13,000 | 2,600 | 61,000 | 65,500 | 1.1 | 20 | 90 | 50 | DIN 628-4 QJ 210 |
| 0.0024 | 11,000 | 4,250 | 100,000 | 118,000 | 2 | 27 | 110 | 50 | DIN 628-4 QJ 310 |
| 0.0024 | 11,000 | 3,550 | 83,000 | 85,000 | 1.5 | 21 | 100 | 55 | DIN 628-4 QJ 211 |
| 0.0024 | 10,000 | 5,000 | 118,000 | 137,000 | 2 | 29 | 120 | 55 | DIN 628-4 QJ 311 |
| 0.0024 | 10,000 | 4,000 | 93,000 | 96,500 | 1.5 | 22 | 110 | 60 | DIN 628-4 QJ 212 |
| 0.0024 | 9,000 | 5,850 | 137,000 | 156,000 | 2.1 | 31 | 130 | 60 | DIN 628-4 QJ 312 |
| 0.0024 | 9,500 | 4,750 | 112,000 | 110,000 | 1.5 | 23 | 120 | 65 | DIN 628-4 QJ 213 |
| 0.0024 | 8,500 | 6,550 | 156,000 | 176,000 | 2.1 | 33 | 140 | 65 | DIN 628-4 QJ 313 |
| 0.0024 | 9,000 | 5,200 | 122,000 | 120,000 | 1.5 | 24 | 125 | 70 | DIN 628-4 QJ 214 |
| 0.0024 | 8,000 | 7,350 | 180,000 | 200,000 | 2.1 | 35 | 150 | 70 | DIN 628-4 QJ 314 |
| 0.0024 | 8,500 | 5,600 | 132,000 | 125,000 | 1.5 | 25 | 130 | 75 | DIN 628-4 QJ 215 |
| 0.0024 | 7,500 | 7,800 | 200,000 | 216,000 | 2.1 | 37 | 160 | 75 | DIN 628-4 QJ 315 N2 |
| 0.0024 | 8,000 | 6,400 | 156,000 | 146,000 | 2 | 26 | 140 | 80 | DIN 628-4 QJ 216 |
| 0.0024 | 7,000 | 8,650 | 228,000 | 232,000 | 2.1 | 39 | 170 | 80 | DIN 628-4 QJ 316 N2 |
| 0.0024 | 7,500 | 6,700 | 173,000 | 156,000 | 2 | 28 | 150 | 85 | DIN 628-4 QJ 217 |
| 0.0024 | 6,700 | 8,650 | 236,000 | 250,000 | 3 | 41 | 180 | 85 | DIN 628-4 QJ 317 N2 |
| 0.0024 | 7,000 | 7,650 | 200,000 | 186,000 | 2 | 30 | 160 | 90 | DIN 628-4 QJ 218 N2 |
| 0.0024 | 6,300 | 11,000 | 305,000 | 285,000 | 3 | 43 | 190 | 90 | DIN 628-4 QJ 318 N2 |
| 0.0024 | 6,700 | 8,500 | 232,000 | 212,000 | 2.1 | 32 | 170 | 95 | DIN 628-4 QJ 219 N2 |
| 0.0024 | 6,000 | 11,800 | 340,000 | 305,000 | 3 | 45 | 200 | 95 | DIN 628-4 QJ 319 N2 |
| 0.0024 | 6,300 | 9,500 | 265,000 | 236,000 | 2.1 | 34 | 180 | 100 | DIN 628-4 QJ 220 N2 |
| 0.0024 | 5,600 | 13,700 | 400,000 | 345,000 | 3 | 47 | 215 | 100 | DIN 628-4 QJ 320 N2 |
| 0.0024 | 5,600 | 11,200 | 325,000 | 280,000 | 2.1 | 38 | 200 | 110 | DIN 628-4 QJ 222 N2 |
| 0.0024 | 4,800 | 15,300 | 480,000 | 390,000 | 3 | 50 | 240 | 110 | DIN 628-4 QJ 322 N2 |
| 0.0024 | 5,000 | 12,000 | 340,000 | 300,000 | 2.1 | 40 | 215 | 120 | DIN 628-4 QJ 224 N2 |
| 0.0024 | 4,500 | 16,300 | 530,000 | 415,000 | 3 | 55 | 260 | 120 | DIN 628-4 QJ 324 N2 |
| 0.0024 | 4,800 | 12,700 | 365,000 | 310,000 | 3 | 40 | 230 | 130 | DIN 628-4 QJ 226 N2 |
| 0.0024 | 4,000 | 18,000 | 610,000 | 455,000 | 4 | 58 | 280 | 130 | DIN 628-4 QJ 326 N2 |
| 0.0024 | 4,300 | 14,300 | 475,000 | 345,000 | 3 | 42 | 250 | 140 | DIN 628-4 QJ 228 N2 |
| 0.0024 | 3,800 | 20,000 | 695,000 | 500,000 | 4 | 62 | 300 | 140 | DIN 628-4 QJ 328 N2 |
| 0.0024 | 4,000 | 16,600 | 570,000 | 400,000 | 3 | 45 | 270 | 150 | DIN 628-4 QJ 230 N2 |
| 0.0024 | 3,600 | 21,200 | 765,000 | 530,000 | 4 | 65 | 320 | 150 | DIN 628-4 QJ 330 N2 |
| 0.0024 | 3,800 | 19,000 | 670,000 | 450,000 | 3 | 48 | 290 | 160 | DIN 628-4 QJ 232 N2 |
| 0.0024 | 3,400 | 20,000 | 720,000 | 455,000 | 4 | 52 | 310 | 170 | DIN 628-4 QJ 234 N2 |
| 0.0024 | 3,200 | 27,000 | 1,040,000 | 655,000 | 4 | 72 | 360 | 170 | DIN 628-4 QJ 334 N2 |
| 0.0024 | 3,400 | 20,800 | 765,000 | 475,000 | 4 | 52 | 320 | 180 | DIN 628-4 QJ 236 N2 |
| 0.0024 | 3,000 | 28,000 | 1,100,000 | 680,000 | 4 | 75 | 380 | 180 | DIN 628-4 QJ 336 N2 |
| 0.0024 | 3,000 | 23,200 | 915,000 | 540,000 | 4 | 58 | 360 | 200 | DIN 628-4 QJ 240 N2 |
برای مشاهده سایر بلبرینگ ها می توانید به صفحه دسته‌بندی بلبرینگ‌ها مراجعه کنید. همچنین برای دریافت راهنمایی بیشتر در مورد انتخاب بلبرینگ‌ها، می‌توانید به صفحه انتخاب بلبرینگ‌ها مراجعه نمایید.
