Double Row Angular Contact Ball Bearings
DIN 628-3-SKF
بدون امتیاز
stdpart
بلبرینگ تماس زاویه‌ای دو ردیفه مطابق DIN 628
بلبرینگ‌های تماس زاویه‌ای دو ردیفه برای کاربردهایی طراحی شده‌اند که بار شعاعی و بار محوری همزمان وارد می‌شود و نیاز به ظرفیت تحمل بار محوری بیشتری نسبت به بلبرینگ تماس زاویه‌ای یک ردیفه دارند. این بلبرینگ برای بارهای ترکیبی در ماشین‌آلات صنعتی و تجهیزات دوار حساس ایده‌آل است.
در مقایسه با رولر بیرینگ‌های بشکه‌ای با کنس داخلی مخروطی (DIN 635 SPH TB) یا استوانه‌ای (DIN 635 SPH CB)، بلبرینگ تماس زاویه‌ای دو ردیفه توانایی تحمل بار ترکیبی بالایی ارائه می‌دهد و دقت محوری بیشتری دارد. رولر بیرینگ‌ها معمولاً برای بارهای شعاعی سنگین و شرایطی با هم‌ترازی کمتر مناسب هستند، اما در بارهای ترکیبی دقیق و سرعت‌های متوسط، بلبرینگ تماس زاویه‌ای دو ردیفه عملکرد بهینه‌تری دارد. اگر می‌خواهید بلبرینگ مناسب برای کاربرد خود را دقیق‌تر انتخاب کنید، می‌توانید به صفحه نحوه انتخاب بلبرینگ‌ها مراجعه کنید و راهنمای جامع ما را مشاهده نمایید.
گالری قطعه

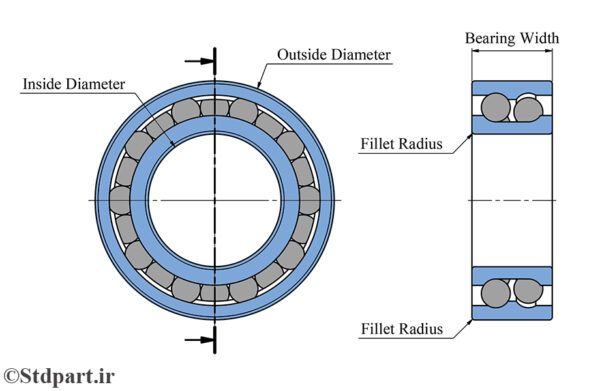

جدول مشخصات بلبرینگ تماس زاویه ای دو ردیفه DIN 628
| Friction Factor | Limiting Speed [rpm] | Fatigue Load Limit [N] | Basic Static Load [N] | Basic Dynamic Load [N] | Fillet Radius [mm] | Bearing Width [mm] | Outside Diameter [mm] | Inside Diameter [mm] | Part Number |
|---|---|---|---|---|---|---|---|---|---|
| 0.0024 | 24,000 | 183 | 4,300 | 7,610 | 0.6 | 14 | 30 | 10 | DIN 628-3 3200 A |
| 0.0024 | 22,000 | 240 | 5,600 | 10,100 | 0.6 | 15.9 | 32 | 12 | DIN 628-3 3201 A |
| 0.0024 | 18,000 | 285 | 6,800 | 11,200 | 0.6 | 15.9 | 35 | 15 | DIN 628-3 3202 A |
| 0.0024 | 16,000 | 400 | 9,300 | 15,100 | 1 | 19 | 42 | 15 | DIN 628-3 3302 A |
| 0.0024 | 16,000 | 365 | 8,800 | 14,300 | 0.6 | 17.5 | 40 | 17 | DIN 628-3 3203 A |
| 0.0024 | 14,000 | 540 | 12,700 | 21,600 | 1 | 22.2 | 47 | 17 | DIN 628-3 3303 A |
| 0.0024 | 14,000 | 510 | 12,000 | 20,000 | 1 | 20.6 | 47 | 20 | DIN 628-3 3204 A |
| 0.0024 | 13,000 | 620 | 14,600 | 23,600 | 1.1 | 22.2 | 52 | 20 | DIN 628-3 3304 A |
| 0.0024 | 12,000 | 600 | 14,300 | 21,600 | 1 | 20.6 | 52 | 25 | DIN 628-3 3205 A |
| 0.0024 | 11,000 | 865 | 20,400 | 32,000 | 1.1 | 25.4 | 62 | 25 | DIN 628-3 3305 A |
| 0.0024 | 10,000 | 865 | 20,400 | 30,000 | 1 | 23.8 | 62 | 30 | DIN 628-3 3206 A |
| 0.0024 | 9,000 | 1,160 | 27,500 | 41,500 | 1.1 | 30.2 | 72 | 30 | DIN 628-3 3306 A |
| 0.0024 | 9,000 | 1,180 | 28,000 | 40,000 | 1.1 | 27 | 72 | 35 | DIN 628-3 3207 A |
| 0.0024 | 8,500 | 1,500 | 35,500 | 52,000 | 1.5 | 34.9 | 80 | 35 | DIN 628-3 3307 A |
| 0.0024 | 8,000 | 1,430 | 34,000 | 47,500 | 1.1 | 30.2 | 80 | 40 | DIN 628-3 3208 A |
| 0.0024 | 7,500 | 1,860 | 44,000 | 64,000 | 1.5 | 36.5 | 90 | 40 | DIN 628-3 3308 A |
| 0.0024 | 7,500 | 1,630 | 39,000 | 51,000 | 1.1 | 30.2 | 85 | 45 | DIN 628-3 3209 A |
| 0.0024 | 6,700 | 2,240 | 53,000 | 75,000 | 1.5 | 39.7 | 100 | 45 | DIN 628-3 3309 A |
| 0.0024 | 7,000 | 1,660 | 39,000 | 51,000 | 1.1 | 30.2 | 90 | 50 | DIN 628-3 3210 A |
| 0.0024 | 6,000 | 2,750 | 64,000 | 90,000 | 2 | 44.4 | 110 | 50 | DIN 628-3 3310 A |
| 0.0024 | 6,300 | 2,000 | 47,500 | 60,000 | 1.5 | 33.3 | 100 | 55 | DIN 628-3 3211 A |
| 0.0024 | 5,300 | 3,450 | 81,500 | 112,000 | 2 | 49.2 | 120 | 55 | DIN 628-3 3311 A |
| 0.0024 | 5,600 | 2,500 | 58,500 | 73,500 | 1.5 | 36.5 | 110 | 60 | DIN 628-3 3212 A |
| 0.0024 | 5,000 | 4,050 | 95,000 | 127,000 | 2.1 | 54 | 130 | 60 | DIN 628-3 3312 A |
| 0.0024 | 4,800 | 3,100 | 73,500 | 80,600 | 1.5 | 38.1 | 120 | 65 | DIN 628-3 3213 A |
| 0.0024 | 4,500 | 4,550 | 110,000 | 146,000 | 2.1 | 58.7 | 140 | 65 | DIN 628-3 3313 A |
| 0.0024 | 4,500 | 3,400 | 80,000 | 88,400 | 1.5 | 39.7 | 125 | 70 | DIN 628-3 3214 A |
| 0.0024 | 4,300 | 5,000 | 125,000 | 163,000 | 2.1 | 63.5 | 150 | 70 | DIN 628-3 3314 A |
| 0.0024 | 4,500 | 3,750 | 88,000 | 95,600 | 1.5 | 41.3 | 130 | 75 | DIN 628-3 3215 A |
| 0.0024 | 4,000 | 5,500 | 140,000 | 176,000 | 2.1 | 68.3 | 160 | 75 | DIN 628-3 3315 A |
| 0.0024 | 4,300 | 3,900 | 95,000 | 106,000 | 2 | 44.4 | 140 | 80 | DIN 628-3 3216 A |
| 0.0024 | 3,800 | 6,000 | 156,000 | 193,000 | 2.1 | 68.3 | 170 | 80 | DIN 628-3 3316 A |
| 0.0024 | 3,800 | 4,400 | 110,000 | 124,000 | 2 | 49.2 | 150 | 85 | DIN 628-3 3217 A |
| 0.0024 | 3,600 | 6,550 | 176,000 | 208,000 | 3 | 73 | 180 | 85 | DIN 628-3 3317 A |
| 0.0024 | 3,600 | 4,550 | 120,000 | 130,000 | 2 | 52.4 | 160 | 90 | DIN 628-3 3218 A |
| 0.0024 | 3,400 | 6,400 | 180,000 | 208,000 | 3 | 73 | 190 | 90 | DIN 628-3 3318 A |
| 0.0024 | 3,400 | 5,400 | 146,000 | 159,000 | 2.1 | 55.6 | 170 | 95 | DIN 628-3 3219 A |
| 0.0024 | 3,200 | 7,500 | 216,000 | 240,000 | 3 | 77.8 | 200 | 95 | DIN 628-3 3319 A |
| 0.0024 | 3,200 | 6,000 | 166,000 | 178,000 | 2.1 | 60.3 | 180 | 100 | DIN 628-3 3220 A |
| 0.0024 | 2,800 | 8,650 | 255,000 | 255,000 | 3 | 82.6 | 215 | 100 | DIN 628-3 3320 A |
| 0.0024 | 2,800 | 7,200 | 212,000 | 212,000 | 2.1 | 69.8 | 200 | 110 | DIN 628-3 3222 A |
| 0.0024 | 2,600 | 9,800 | 305,000 | 291,000 | 3 | 92.1 | 240 | 110 | DIN 628-3 3322 A |
برای مشاهده سایر بلبرینگ ها می توانید به صفحه دسته‌بندی بلبرینگ‌ها مراجعه کنید. همچنین برای مشاهده رولر بیرینگ‌ها، می‌توانید به صفحه دسته‌بندی رولر بیرینگ‌ها مراجعه نمایید.
