DIN 471 | خار فنری خارجی (خار چشمی محور)

خار فنری خارجی DIN 471 یا همان خار چشمی محور، یکی از پرکاربردترین اجزای قفل‌کننده در مهندسی مکانیک است. این قطعه برای جلوگیری از حرکت محوری قطعات روی محور به کار می‌رود. خار در شیار مخصوص محور قرار می‌گیرد و با استفاده از انبر مخصوص در جای خود قفل می‌شود. ساختار ساده، قابلیت نصب سریع و دوام بالا باعث شده است تا این نوع خار در صنایع مختلف مانند خودروسازی، تجهیزات صنعتی و ماشین‌آلات کشاورزی استفاده گسترده‌ای داشته باشد.

این نوع خار از فولاد فنری با مقاومت کششی بالا ساخته می‌شود. پس از عملیات حرارتی، خاصیت ارتجاعی خود را به‌خوبی حفظ می‌کند و در شرایط کاری سخت نیز پایدار باقی می‌ماند. به دلیل طراحی ساده و استحکام بالا، خار فنری DIN 471 در بسیاری از ماشین‌آلات صنعتی، گیربکس‌ها و سیستم‌های انتقال قدرت به کار می‌رود. همچنین در ترکیب با قطعاتی همچون بلبرینگ‌ها (مثل بلبرینگ شیار عمیق)، رولربیرینگ‌ها (مانند رولربیرینگ بشکه‌ای و رولربیرینگ استوانه‌ای)، کاسه‌نمدها و خارهای تخت نیز مورد استفاده قرار می‌گیرد.

در ادامه مشخصات فنی خار فنری خارجی DIN 471 آورده شده است. اگر به خار فنری داخلی نیاز دارید، به صفحه DIN 472 مراجعه کنید. همچنین برای مشاهده مشخصات رسمی این استاندارد، می‌توانید به صفحه DIN 472 در وب‌سایت DIN Media (مرجع رسمی استانداردهای آلمان) مراجعه کنید.

گالری قطعه

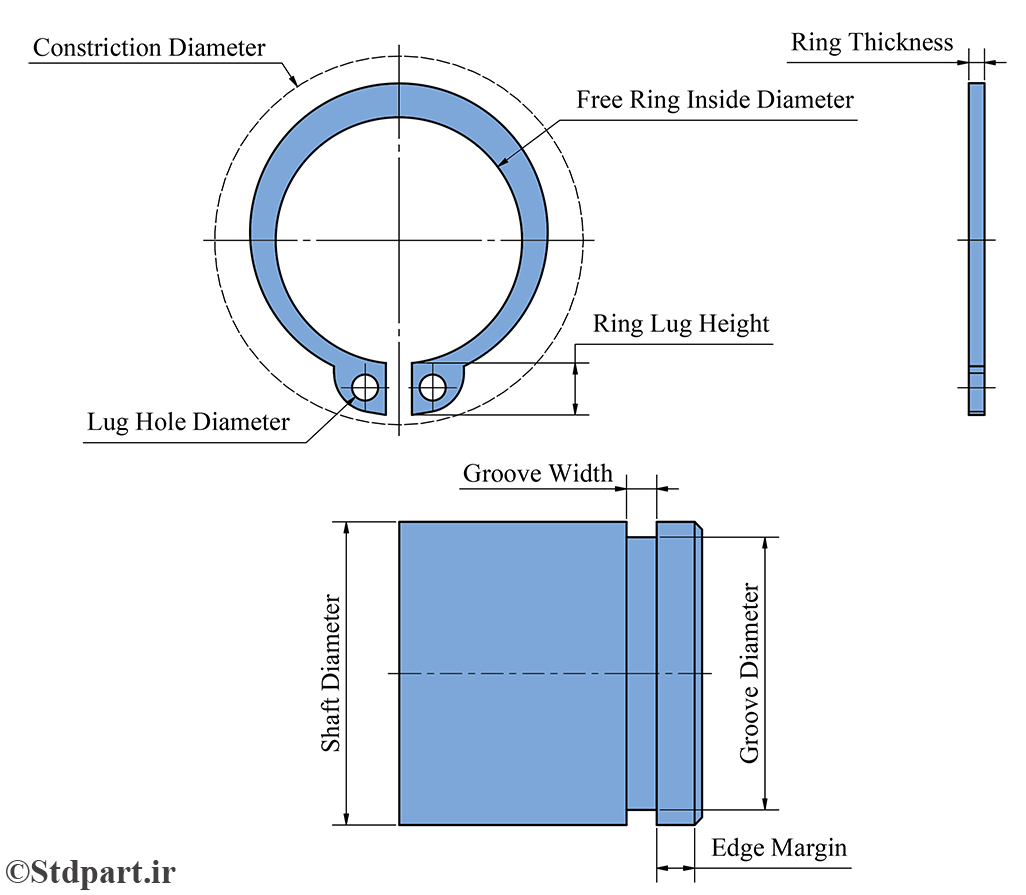

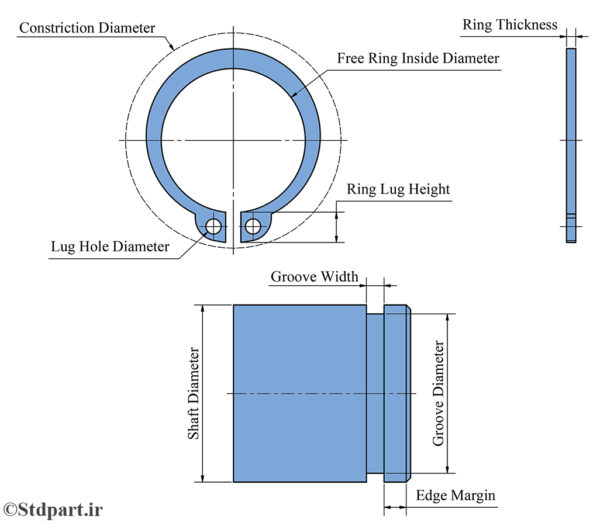

جدول مشخصات خار فنری خارجی مطابق DIN 471


Ring Lug Height [mm]	Lug Hole Diameter [mm]	Constriction Diameter [mm]	Ring Inside Diameter [mm]	Ring Thickness [mm]	Groove Width [mm]	Groove Diameter [mm]	Shaft Diameter [mm]	Part Number
2.2	1	8.6	3.7	0.4	0.5	3.8	4	DIN 471 - 4x0.4
2.5	1	10.3	4.7	0.6	0.7	4.8	5	DIN 471 - 5x0.6
2.7	1.2	11.7	5.6	0.7	0.8	5.7	6	DIN 471 - 6x0.7
3.1	1.2	13.5	6.5	0.8	0.9	6.7	7	DIN 471 - 7x0.8
3.2	1.2	14.7	7.4	0.8	0.9	7.6	8	DIN 471 - 8x0.8
3.3	1.2	16	8.4	1	1.1	8.6	9	DIN 471 - 9x1
3.3	1.5	17	9.3	1	1.1	9.6	10	DIN 471 - 10x1
3.3	1.5	18	10.2	1	1.1	10.5	11	DIN 471 - 11x1
3.3	1.7	19	11	1	1.1	11.5	12	DIN 471 - 12x1
3.4	1.7	20.2	11.9	1	1.1	12.4	13	DIN 471 - 13x1
3.5	1.7	21.4	12.9	1	1.1	13.4	14	DIN 471 - 14x1
3.6	1.7	22.6	13.8	1	1.1	14.3	15	DIN 471 - 15x1
3.7	1.7	23.8	14.7	1	1.1	15.2	16	DIN 471 - 16x1
3.8	1.7	25	15.7	1	1.1	16.2	17	DIN 471 - 17x1
3.9	2	26.2	16.5	1.2	1.3	17	18	DIN 471 - 18x1.2
3.9	2	27.2	17.5	1.2	1.3	18	19	DIN 471 - 19x1.2
4	2	28.4	18.5	1.2	1.3	19	20	DIN 471 - 20x1.2
4.1	2	29.6	19.5	1.2	1.3	20	21	DIN 471 - 21x1.2
4.2	2	30.8	20.5	1.2	1.3	21	22	DIN 471 - 22x1.2
4.4	2	33.2	22.2	1.2	1.3	22.9	24	DIN 471 - 24x1.2
4.4	2	34.2	23.2	1.2	1.3	23.9	25	DIN 471 - 25x1.2
4.5	2	35.5	24.2	1.2	1.3	24.9	26	DIN 471 - 26x1.2
4.7	2	37.9	25.9	1.5	1.6	26.6	28	DIN 471 - 28x1.5
4.8	2	39.1	26.9	1.5	1.6	27.6	29	DIN 471 - 29x1.5
5	2	40.5	27.9	1.5	1.6	28.6	30	DIN 471 - 30x1.5
5.2	2.5	43	29.6	1.5	1.6	30.3	32	DIN 471 - 32x1.5
5.4	2.5	45.4	31.5	1.5	1.6	32.3	34	DIN 471 - 34x1.5
5.6	2.5	46.8	32.2	1.5	1.6	33	35	DIN 471 - 35x1.5
5.6	2.5	47.8	33.2	1.75	1.85	34	36	DIN 471 - 36x1.75
5.8	2.5	50.2	35.2	1.75	1.85	36	38	DIN 471 - 38x1.75
6	2.5	52.6	36.5	1.75	1.85	37.5	40	DIN 471 - 40x1.75
6.5	2.5	55.7	38.5	1.75	1.85	39.5	42	DIN 471 - 42x1.75
6.7	2.5	59.1	41.5	1.75	1.85	42.5	45	DIN 471 - 45x1.75
6.9	2.5	62.5	44.5	1.75	1.85	45.5	48	DIN 471 - 48x1.75
6.9	2.5	64.5	45.8	2	2.15	47	50	DIN 471 - 50x2
7	2.5	66.7	47.8	2	2.15	49	52	DIN 471 - 52x2
7.2	2.5	70.2	50.8	2	2.15	52	55	DIN 471 - 55x2
7.3	2.5	71.6	51.8	2	2.15	53	56	DIN 471 - 56x2
7.3	2.5	73.6	53.8	2	2.15	55	58	DIN 471 - 58x2
7.4	2.5	75.6	55.8	2	2.15	57	60	DIN 471 - 60x2
7.5	2.5	77.8	57.8	2	2.15	59	62	DIN 471 - 62x2
7.6	2.5	79	58.8	2	2.15	60	63	DIN 471 - 63x2
7.8	3	81.4	60.8	2.5	2.65	62	65	DIN 471 - 65x2.5
8	3	84.8	63.5	2.5	2.65	65	68	DIN 471 - 68x2.5
8.1	3	87	65.5	2.5	2.65	67	70	DIN 471 - 70x2.5
8.2	3	89.2	67.5	2.5	2.65	69	72	DIN 471 - 72x2.5
8.4	3	92.7	70.5	2.5	2.65	72	75	DIN 471 - 75x2.5
8.6	3	96.1	73.5	2.5	2.65	75	78	DIN 471 - 78x2.5
8.6	3	98.1	74.5	2.5	2.65	76.5	80	DIN 471 - 80x2.5
8.7	3	100.3	76.5	2.5	2.65	78.5	82	DIN 471 - 82x2.5
8.7	3.5	103.3	79.5	3	3.15	81.5	85	DIN 471 - 85x3
8.8	3.5	106.5	82.5	3	3.15	84.5	88	DIN 471 - 88x3
8.8	3.5	108.5	84.5	3	3.15	86.5	90	DIN 471 - 90x3
9.4	3.5	114.8	89.5	3	3.15	91.5	95	DIN 471 - 95x3
9.6	3.5	120.2	94.5	3	3.15	96.5	100	DIN 471 - 100x3
9.9	3.5	125.8	98	4	4.15	101	105	DIN 471 - 105x4
10.1	3.5	131.2	103	4	4.15	106	110	DIN 471 - 110x4
10.6	3.5	137.3	108	4	4.15	111	115	DIN 471 - 115x4
11	3.5	143.1	113	4	4.15	116	120	DIN 471 - 120x4
11.4	4	149	118	4	4.15	121	125	DIN 471 - 125x4
11.6	4	154.4	123	4	4.15	126	130	DIN 471 - 130x4
11.8	4	159.8	128	4	4.15	131	135	DIN 471 - 135x4
12	4	165.2	133	4	4.15	136	140	DIN 471 - 140x4
12.2	4	170.6	138	4	4.15	141	145	DIN 471 - 145x4
13	4	177.3	142	4	4.15	145	150	DIN 471 - 150x4
13	4	182.3	146	4	4.15	150	155	DIN 471 - 155x4
13.3	4	188	151	4	4.15	155	160	DIN 471 - 160x4
13.5	4	193.4	155.5	4	4.15	160	165	DIN 471 - 165x4
13.5	4	198.4	160.5	4	4.15	165	170	DIN 471 - 170x4
13.5	4	203.4	165.5	4	4.15	170	175	DIN 471 - 175x4
14.2	4	210	170.4	4	4.15	175	180	DIN 471 - 180x4
14.2	4	215	175.5	4	4.15	180	185	DIN 471 - 185x4
14.2	4	220	180.5	4	4.15	185	190	DIN 471 - 190x4
14.2	4	225	185.5	4	4.15	190	195	DIN 471 - 195x4
14.2	4	230	190.5	4	4.15	195	200	DIN 471 - 200x4
14.2	4	240	198	5	5.15	204	210	DIN 471 - 210x5
14.2	4	250	208	5	5.15	214	220	DIN 471 - 220x5
14.2	4	260	218	5	5.15	224	230	DIN 471 - 230x5
14.2	4	270	228	5	5.15	234	240	DIN 471 - 240x5
14.2	4	280	238	5	5.15	244	250	DIN 471 - 250x5
16.2	5	294	245	5	5.15	252	260	DIN 471 - 260x5
16.2	5	304	255	5	5.15	262	270	DIN 471 - 270x5
16.2	5	314	265	5	5.15	272	280	DIN 471 - 280x5
16.2	5	324	275	5	5.15	282	290	DIN 471 - 290x5
16.2	5	334	285	5	5.15	292	300	DIN 471 - 300x5

مقایسه با سایر استانداردها

خار فنری خارجی مطابق استاندارد DIN 471، یکی از متداول‌ترین انواع خار محور است. این استاندارد طراحی دقیق و مقاومت بالایی در برابر تنش‌های محیطی دارد و مبنای بسیاری از نسخه‌های مشابه در کشورهای دیگر است.

در سیستم آمریکایی ANSI، استاندارد ANSI B27.7M B تقریباً معادل DIN 471 است. تفاوت این دو بیشتر در ابعاد شیار، قطر محور و ضخامت خار دیده می‌شود.
در استانداردهای ASME، دو مدل ASME B27.8M E و ASME B27.8M F برای شرایط کاری سنگین‌تر و محورهای با سرعت بالا طراحی شده‌اند. این نسخه‌ها معمولاً تلرانس دقیق‌تر و مقاومت خستگی بیشتری دارند.

در نسخه ISO 464 هندسه شیار و ضخامت خار ساده‌تر شده است تا در چند نوع محور مختلف قابل استفاده باشد. با این حال، در صنایع اروپایی همچنان DIN 471 ترجیح داده می‌شود، چون با بلبرینگ‌ها و قطعات دوار استاندارد سازگارتر است.

در مقایسه با نسخه‌های قدیمی‌تر مانند ANSI B27.7M C، ANSI B27.8M D و مدل خاص‌تر ANSI B27.7M 3A M، خار DIN 471 دقت بالاتر و کنترل ابعادی بهتری دارد. به همین دلیل در فرآیندهای مونتاژ خودکار عملکرد مناسب‌تری از خود نشان می‌دهد.

برای کاربردهای دیگر، استانداردهای DIN 472 (خار فنری داخلی برای هوزینگ)، DIN 6799 و DIN 7993 نیز استفاده می‌شوند. انتخاب بین این استانداردها به موقعیت نصب (محور یا هوزینگ)، سرعت دوران و نوع مونتاژ بستگی دارد.

جمع‌بندی و راهنمای بیشتر

خار فنری خارجی DIN 471 به‌دلیل طراحی ساده، دوام بالا و نصب سریع، جایگاه ویژه‌ای در میان خارهای فنری دارد. این قطعه در ترکیب با بلبرینگ‌ها، رولربیرینگ‌ها و کاسه‌نمدها عملکردی بسیار مطمئن و دقیق ارائه می‌دهد. برای آشنایی با سایر محصولات مشابه، به دسته خارهای فنری و خارهای تخت مراجعه کنید.
