DIN 3771

اورینگ DIN 3771

بدون امتیاز

Shaft Seal

دسامبر 4, 2024

stdpart

گالری قطعه

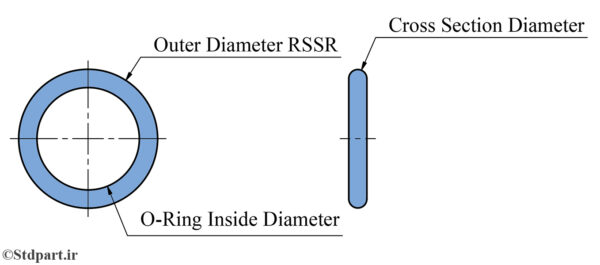

جدول مشخصات اورینگ مطابق DIN 3771


Cross Section Diameter [mm]	Outer Diameter RSSR [mm]	O-Ring Inside Diameter [mm]	Part Number
1.8	5.4	1.8	DIN 3771 - 1.8 x 1.8
1.8	5.6	2	DIN 3771 - 2 x 1.8
1.8	5.84	2.24	DIN 3771 - 2.24 x 1.8
1.8	6.1	2.5	DIN 3771 - 2.5 x 1.8
1.8	6.4	2.8	DIN 3771 - 2.8 x 1.8
1.8	6.75	3.15	DIN 3771 - 3.15 x 1.8
1.8	7.15	3.55	DIN 3771 - 3.55 x 1.8
1.8	7.35	3.75	DIN 3771 - 3.75 x 1.8
1.8	7.6	4	DIN 3771 - 4 x 1.8
1.8	8.1	4.5	DIN 3771 - 4.5 x 1.8
1.8	8.47	4.87	DIN 3771 - 4.87 x 1.8
1.8	8.6	5	DIN 3771 - 5 x 1.8
1.8	8.75	5.15	DIN 3771 - 5.15 x 1.8
1.8	8.9	5.3	DIN 3771 - 5.3 x 1.8
1.8	9.2	5.6	DIN 3771 - 5.6 x 1.8
1.8	9.6	6	DIN 3771 - 6 x 1.8
1.8	9.9	6.3	DIN 3771 - 6.3 x 1.8
1.8	10.3	6.7	DIN 3771 - 6.7 x 1.8
1.8	10.5	6.9	DIN 3771 - 6.9 x 1.8
1.8	10.7	7.1	DIN 3771 - 7.1 x 1.8
1.8	11.1	7.5	DIN 3771 - 7.5 x 1.8
1.8	11.6	8	DIN 3771 - 8 x 1.8
1.8	12.1	8.5	DIN 3771 - 8.5 x 1.8
1.8	12.36	8.76	DIN 3771 - 8.76 x 1.8
1.8	12.6	9	DIN 3771 - 9 x 1.8
1.8	13.1	9.5	DIN 3771 - 9.5 x 1.8
1.8	13.6	10	DIN 3771 - 10 x 1.8
1.8	14.2	10.6	DIN 3771 - 10.6 x 1.8
1.8	14.8	11.2	DIN 3771 - 11.2 x 1.8
1.8	15.4	11.8	DIN 3771 - 11.8 x 1.8
1.8	16.1	12.5	DIN 3771 - 12.5 x 1.8
1.8	16.8	13.2	DIN 3771 - 13.2 x 1.8
1.8	17.6	14	DIN 3771 - 14 x 1.8
2.65	19.3	14	DIN 3771 - 14 x 2.65
1.8	18.6	15	DIN 3771 - 15 x 1.8
2.65	20.3	15	DIN 3771 - 15 x 2.65
1.8	19.6	16	DIN 3771 - 16 x 1.8
2.65	21.3	16	DIN 3771 - 16 x 2.65
1.8	20.6	17	DIN 3771 - 17 x 1.8
2.65	22.3	17	DIN 3771 - 17 x 2.65
2.65	23.3	18	DIN 3771 - 18 x 2.65
3.55	25.1	18	DIN 3771 - 18 x 3.55
2.65	24.3	19	DIN 3771 - 19 x 2.65
3.55	26.1	19	DIN 3771 - 19 x 3.55
2.65	25.3	20	DIN 3771 - 20 x 2.65
3.55	27.1	20	DIN 3771 - 20 x 3.55
2.65	26.5	21.2	DIN 3771 - 21.2 x 2.65
3.55	28.3	21.2	DIN 3771 - 21.2 x 3.55
2.65	27.7	22.4	DIN 3771 - 22.4 x 2.65
3.55	29.5	22.4	DIN 3771 - 22.4 x 3.55
2.65	28.9	23.6	DIN 3771 - 23.6 x 2.65
3.55	30.7	23.6	DIN 3771 - 23.6 x 3.55
2.65	30.3	25	DIN 3771 - 25 x 2.65
3.55	32.1	25	DIN 3771 - 25 x 3.55
2.65	31.1	25.8	DIN 3771 - 25.8 x 2.65
3.55	32.9	25.8	DIN 3771 - 25.8 x 3.55
2.65	31.8	26.5	DIN 3771 - 26.5 x 2.65
3.55	33.6	26.5	DIN 3771 - 26.5 x 3.55
2.65	33.3	28	DIN 3771 - 28 x 2.65
3.55	35.1	28	DIN 3771 - 28 x 3.55
2.65	35.3	30	DIN 3771 - 30 x 2.65
3.55	37.1	30	DIN 3771 - 30 x 3.55
2.65	36.8	31.5	DIN 3771 - 31.5 x 2.65
3.55	38.6	31.5	DIN 3771 - 31.5 x 3.55
2.65	37.8	32.5	DIN 3771 - 32.5 x 2.65
3.55	39.6	32.5	DIN 3771 - 32.5 x 3.55
2.65	38.8	33.5	DIN 3771 - 33.5 x 2.65
3.55	40.6	33.5	DIN 3771 - 33.5 x 3.55
2.65	39.8	34.5	DIN 3771 - 34.5 x 2.65
3.55	41.6	34.5	DIN 3771 - 34.5 x 3.55
2.65	40.8	35.5	DIN 3771 - 35.5 x 2.65
3.55	42.6	35.5	DIN 3771 - 35.5 x 3.55
2.65	41.8	36.5	DIN 3771 - 36.5 x 2.65
3.55	43.6	36.5	DIN 3771 - 36.5 x 3.55
2.65	42.8	37.5	DIN 3771 - 37.5 x 2.65
3.55	44.6	37.5	DIN 3771 - 37.5 x 3.55
2.65	44	38.7	DIN 3771 - 38.7 x 2.65
3.55	45.8	38.7	DIN 3771 - 38.7 x 3.55
3.55	47.1	40	DIN 3771 - 40 x 3.55
5.3	50.6	40	DIN 3771 - 40 x 5.3
3.55	48.3	41.2	DIN 3771 - 41.2 x 3.55
5.3	51.8	41.2	DIN 3771 - 41.2 x 5.3
3.55	49.6	42.5	DIN 3771 - 42.5 x 3.55
5.3	53.1	42.5	DIN 3771 - 42.5 x 5.3
3.55	50.8	43.7	DIN 3771 - 43.7 x 3.55
5.3	54.3	43.7	DIN 3771 - 43.7 x 5.3
3.55	52.1	45	DIN 3771 - 45 x 3.55
5.3	55.6	45	DIN 3771 - 45 x 5.3
3.55	53.3	46.2	DIN 3771 - 46.2 x 3.55
5.3	56.8	46.2	DIN 3771 - 46.2 x 5.3
3.55	54.6	47.5	DIN 3771 - 47.5 x 3.55
5.3	58.1	47.5	DIN 3771 - 47.5 x 5.3
3.55	55.8	48.7	DIN 3771 - 48.7 x 3.55
5.3	59.3	48.7	DIN 3771 - 48.7 x 5.3
3.55	57.1	50	DIN 3771 - 50 x 3.55
5.3	60.6	50	DIN 3771 - 50 x 5.3
3.55	58.6	51.5	DIN 3771 - 51.5 x 3.55
5.3	62.1	51.5	DIN 3771 - 51.5 x 5.3
3.55	60.1	53	DIN 3771 - 53 x 3.55
5.3	63.6	53	DIN 3771 - 53 x 5.3
3.55	61.6	54.5	DIN 3771 - 54.5 x 3.55
5.3	65.1	54.5	DIN 3771 - 54.5 x 5.3
3.55	63.1	56	DIN 3771 - 56 x 3.55
5.3	66.6	56	DIN 3771 - 56 x 5.3
3.55	65.1	58	DIN 3771 - 58 x 3.55
5.3	68.6	58	DIN 3771 - 58 x 5.3
3.55	67.1	60	DIN 3771 - 60 x 3.55
5.3	70.6	60	DIN 3771 - 60 x 5.3
3.55	68.6	61.5	DIN 3771 - 61.5 x 3.55
5.3	72.1	61.5	DIN 3771 - 61.5 x 5.3
3.55	70.1	63	DIN 3771 - 63 x 3.55
5.3	73.6	63	DIN 3771 - 63 x 5.3
3.55	72.1	65	DIN 3771 - 65 x 3.55
5.3	75.6	65	DIN 3771 - 65 x 5.3
3.55	74.1	67	DIN 3771 - 67 x 3.55
5.3	77.6	67	DIN 3771 - 67 x 5.3
3.55	76.1	69	DIN 3771 - 69 x 3.55
5.3	79.6	69	DIN 3771 - 69 x 5.3
3.55	78.1	71	DIN 3771 - 71 x 3.55
5.3	81.6	71	DIN 3771 - 71 x 5.3
3.55	80.1	73	DIN 3771 - 73 x 3.55
5.3	83.6	73	DIN 3771 - 73 x 5.3
3.55	82.1	75	DIN 3771 - 75 x 3.55
5.3	85.6	75	DIN 3771 - 75 x 5.3
3.55	84.6	77.5	DIN 3771 - 77.5 x 3.55
5.3	88.1	77.5	DIN 3771 - 77.5 x 5.3
3.55	87.1	80	DIN 3771 - 80 x 3.55
5.3	90.6	80	DIN 3771 - 80 x 5.3
3.55	89.6	82.5	DIN 3771 - 82.5 x 3.55
5.3	93.1	82.5	DIN 3771 - 82.5 x 5.3
3.55	92.1	85	DIN 3771 - 85 x 3.55
5.3	95.6	85	DIN 3771 - 85 x 5.3
3.55	94.6	87.5	DIN 3771 - 87.5 x 3.55
5.3	98.1	87.5	DIN 3771 - 87.5 x 5.3
3.55	97.1	90	DIN 3771 - 90 x 3.55
5.3	100.6	90	DIN 3771 - 90 x 5.3
3.55	99.6	92.5	DIN 3771 - 92.5 x 3.55
5.3	103.1	92.5	DIN 3771 - 92.5 x 5.3
3.55	102.1	95	DIN 3771 - 95 x 3.55
5.3	105.6	95	DIN 3771 - 95 x 5.3
3.55	104.6	97.5	DIN 3771 - 97.5 x 3.55
5.3	108.1	97.5	DIN 3771 - 97.5 x 5.3
3.55	107.1	100	DIN 3771 - 100 x 3.55
5.3	110.6	100	DIN 3771 - 100 x 5.3
3.55	110.1	103	DIN 3771 - 103 x 3.55
5.3	113.6	103	DIN 3771 - 103 x 5.3
3.55	113.1	106	DIN 3771 - 106 x 3.55
5.3	116.6	106	DIN 3771 - 106 x 5.3
3.55	116.1	109	DIN 3771 - 109 x 3.55
5.3	119.6	109	DIN 3771 - 109 x 5.3
3.55	119.1	112	DIN 3771 - 112 x 3.55
5.3	122.6	112	DIN 3771 - 112 x 5.3
3.55	122.1	115	DIN 3771 - 115 x 3.55
5.3	125.6	115	DIN 3771 - 115 x 5.3
3.55	125.1	118	DIN 3771 - 118 x 3.55
5.3	128.6	118	DIN 3771 - 118 x 5.3
3.55	129.1	122	DIN 3771 - 122 x 3.55
5.3	132.6	122	DIN 3771 - 122 x 5.3
3.55	132.1	125	DIN 3771 - 125 x 3.55
5.3	135.6	125	DIN 3771 - 125 x 5.3
3.55	135.1	128	DIN 3771 - 128 x 3.55
5.3	138.6	128	DIN 3771 - 128 x 5.3
3.55	139.1	132	DIN 3771 - 132 x 3.55
5.3	142.6	132	DIN 3771 - 132 x 5.3
3.55	143.1	136	DIN 3771 - 136 x 3.55
5.3	146.6	136	DIN 3771 - 136 x 5.3
3.55	147.1	140	DIN 3771 - 140 x 3.55
5.3	150.6	140	DIN 3771 - 140 x 5.3
3.55	152.1	145	DIN 3771 - 145 x 3.55
5.3	155.6	145	DIN 3771 - 145 x 5.3
3.55	157.1	150	DIN 3771 - 150 x 3.55
5.3	160.6	150	DIN 3771 - 150 x 5.3
3.55	162.1	155	DIN 3771 - 155 x 3.55
5.3	165.6	155	DIN 3771 - 155 x 5.3
3.55	167.1	160	DIN 3771 - 160 x 3.55
5.3	170.6	160	DIN 3771 - 160 x 5.3
3.55	172.1	165	DIN 3771 - 165 x 3.55
5.3	175.6	165	DIN 3771 - 165 x 5.3
3.55	177.1	170	DIN 3771 - 170 x 3.55
5.3	180.6	170	DIN 3771 - 170 x 5.3
3.55	182.1	175	DIN 3771 - 175 x 3.55
5.3	185.6	175	DIN 3771 - 175 x 5.3
3.55	187.1	180	DIN 3771 - 180 x 3.55
5.3	190.6	180	DIN 3771 - 180 x 5.3
3.55	192.1	185	DIN 3771 - 185 x 3.55
5.3	195.6	185	DIN 3771 - 185 x 5.3
3.55	197.1	190	DIN 3771 - 190 x 3.55
5.3	200.6	190	DIN 3771 - 190 x 5.3
3.55	202.1	195	DIN 3771 - 195 x 3.55
5.3	205.6	195	DIN 3771 - 195 x 5.3
3.55	207.1	200	DIN 3771 - 200 x 3.55
5.3	210.6	200	DIN 3771 - 200 x 5.3
5.3	216.6	206	DIN 3771 - 206 x 5.3
7	220	206	DIN 3771 - 206 x 7
5.3	222.6	212	DIN 3771 - 212 x 5.3
7	226	212	DIN 3771 - 212 x 7
5.3	228.6	218	DIN 3771 - 218 x 5.3
7	232	218	DIN 3771 - 218 x 7
5.3	234.6	224	DIN 3771 - 224 x 5.3
7	238	224	DIN 3771 - 224 x 7
5.3	240.6	230	DIN 3771 - 230 x 5.3
7	244	230	DIN 3771 - 230 x 7
5.3	246.6	236	DIN 3771 - 236 x 5.3
7	250	236	DIN 3771 - 236 x 7
5.3	253.6	243	DIN 3771 - 243 x 5.3
7	257	243	DIN 3771 - 243 x 7
5.3	260.6	250	DIN 3771 - 250 x 5.3
7	264	250	DIN 3771 - 250 x 7
5.3	268.6	258	DIN 3771 - 258 x 5.3
7	272	258	DIN 3771 - 258 x 7
5.3	275.6	265	DIN 3771 - 265 x 5.3
7	279	265	DIN 3771 - 265 x 7
5.3	282.6	272	DIN 3771 - 272 x 5.3
7	286	272	DIN 3771 - 272 x 7
5.3	290.6	280	DIN 3771 - 280 x 5.3
7	294	280	DIN 3771 - 280 x 7
5.3	300.6	290	DIN 3771 - 290 x 5.3
7	304	290	DIN 3771 - 290 x 7
5.3	310.6	300	DIN 3771 - 300 x 5.3
7	314	300	DIN 3771 - 300 x 7
5.3	317.6	307	DIN 3771 - 307 x 5.3
7	321	307	DIN 3771 - 307 x 7
5.3	325.6	315	DIN 3771 - 315 x 5.3
7	329	315	DIN 3771 - 315 x 7
5.3	335.6	325	DIN 3771 - 325 x 5.3
7	339	325	DIN 3771 - 325 x 7
5.3	345.6	335	DIN 3771 - 335 x 5.3
7	349	335	DIN 3771 - 335 x 7
5.3	355.6	345	DIN 3771 - 345 x 5.3
7	359	345	DIN 3771 - 345 x 7
5.3	365.6	355	DIN 3771 - 355 x 5.3
7	369	355	DIN 3771 - 355 x 7
5.3	375.6	365	DIN 3771 - 365 x 5.3
7	379	365	DIN 3771 - 365 x 7
5.3	385.6	375	DIN 3771 - 375 x 5.3
7	389	375	DIN 3771 - 375 x 7
5.3	397.6	387	DIN 3771 - 387 x 5.3
7	401	387	DIN 3771 - 387 x 7
5.3	410.6	400	DIN 3771 - 400 x 5.3
7	414	400	DIN 3771 - 400 x 7
7	426	412	DIN 3771 - 412 x 7
7	439	425	DIN 3771 - 425 x 7
7	451	437	DIN 3771 - 437 x 7
7	464	450	DIN 3771 - 450 x 7
7	476	462	DIN 3771 - 462 x 7
7	489	475	DIN 3771 - 475 x 7
7	501	487	DIN 3771 - 487 x 7
7	514	500	DIN 3771 - 500 x 7
7	529	515	DIN 3771 - 515 x 7
7	544	530	DIN 3771 - 530 x 7
7	559	545	DIN 3771 - 545 x 7
7	574	560	DIN 3771 - 560 x 7
7	594	580	DIN 3771 - 580 x 7
7	614	600	DIN 3771 - 600 x 7
7	629	615	DIN 3771 - 615 x 7
7	644	630	DIN 3771 - 630 x 7
7	664	650	DIN 3771 - 650 x 7
7	684	670	DIN 3771 - 670 x 7
