DIN 258

بدون امتیاز

Pins

دسامبر 21, 2024

stdpart

گالری قطعه

گالری قطعه

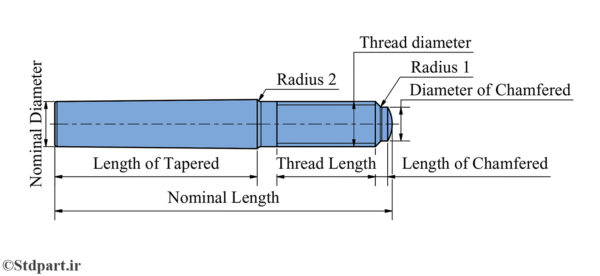

Radius2 [mm]	Radius1 [mm]	Pitch [mm]	Thread Length [mm]	Thread Diameter [mm]	Diameter of Chamfered [mm]	Length of Chamfered [mm]	Length of Tapered [mm]	Nominal Length [mm]	Nominal Diameter [mm]	Part Number
0.6	0.3	0.8	15.6	5	3.5	1.25	25	40	5	DIN 258 - 5x40-St
0.6	0.3	0.8	15.6	5	3.5	1.25	25	45	5	DIN 258 - 5x45-St
0.6	0.3	0.8	15.6	5	3.5	1.25	25	50	5	DIN 258 - 5x50-St
0.6	0.4	1	20	6	4	1.5	30	45	6	DIN 258 - 6x45-St
0.6	0.4	1	20	6	4	1.5	30	50	6	DIN 258 - 6x50-St
0.6	0.4	1	20	6	4	1.5	30	55	6	DIN 258 - 6x55-St
0.6	0.4	1	20	6	4	1.5	30	60	6	DIN 258 - 6x60-St
0.6	0.4	1.25	24.5	8	5.5	2	40	55	8	DIN 258 - 8x55-St
0.6	0.4	1.25	24.5	8	5.5	2	40	60	8	DIN 258 - 8x60-St
0.6	0.4	1.25	24.5	8	5.5	2	40	65	8	DIN 258 - 8x65-St
0.6	0.4	1.25	24.5	8	5.5	2	40	75	8	DIN 258 - 8x75-St
1	0.5	1.5	27	10	7	2.5	45	65	10	DIN 258 - 10x65-St
1	0.5	1.5	27	10	7	2.5	45	75	10	DIN 258 - 10x75-St
1	0.5	1.5	27	10	7	2.5	45	85	10	DIN 258 - 10x85-St
1	0.5	1.5	27	10	7	2.5	45	100	10	DIN 258 - 10x100-St
1	0.6	1.75	30.5	12	8.5	3	55	85	12	DIN 258 - 12x85-St
1	0.6	1.75	30.5	12	8.5	3	55	100	12	DIN 258 - 12x100-St
1	0.6	1.75	30.5	12	8.5	3	55	120	12	DIN 258 - 12x120-St
1	0.6	1.75	30.5	12	8.5	3	55	140	12	DIN 258 - 12x140-St
1	0.6	1.75	33.5	12	8.5	3	65	85	14	DIN 258 - 14x85-St
1	0.6	1.75	33.5	12	8.5	3	65	100	14	DIN 258 - 14x100-St
1	0.6	1.75	33.5	12	8.5	3	65	120	14	DIN 258 - 14x120-St
1	0.6	1.75	33.5	12	8.5	3	65	140	14	DIN 258 - 14x140-St
1.6	0.8	2	39	16	12	4	72	120	16	DIN 258 - 16x120-St
1.6	0.8	2	39	16	12	4	72	140	16	DIN 258 - 16x140-St
1.6	0.8	2	39	16	12	4	72	160	16	DIN 258 - 16x160-St
1.6	0.8	2	39	16	12	4	85	120	20	DIN 258 - 20x120-St
1.6	0.8	2	39	16	12	4	85	140	20	DIN 258 - 20x140-St
1.6	0.8	2	39	16	12	4	85	160	20	DIN 258 - 20x160-St
1.6	0.8	2	39	16	12	4	85	190	20	DIN 258 - 20x190-St
1.6	1	2.5	45	20	15	5	100	140	25	DIN 258 - 25x140-St
1.6	1	2.5	45	20	15	5	100	160	25	DIN 258 - 25x160-St
1.6	1	2.5	45	20	15	5	100	190	25	DIN 258 - 25x190-St
1.6	1	2.5	45	20	15	5	100	220	25	DIN 258 - 25x220-St
1.6	1	2.5	45	20	15	5	100	250	25	DIN 258 - 25x250-St
2.5	1	3	52	24	18	6	110	160	30	DIN 258 - 30x160-St
2.5	1	3	52	24	18	6	110	190	30	DIN 258 - 30x190-St
2.5	1	3	52	24	18	6	110	220	30	DIN 258 - 30x220-St
2.5	1	3	52	24	18	6	110	250	30	DIN 258 - 30x250-St
2.5	1	3	52	24	18	6	110	280	30	DIN 258 - 30x280-St
2.5	1.2	3.5	65	30	23	7.5	130	190	40	DIN 258 - 40x190-St
2.5	1.2	3.5	65	30	23	7.5	130	220	40	DIN 258 - 40x220-St
2.5	1.2	3.5	65	30	23	7.5	130	250	40	DIN 258 - 40x250-St
2.5	1.2	3.5	65	30	23	7.5	130	280	40	DIN 258 - 40x280-St
2.5	1.2	3.5	65	30	23	7.5	130	320	40	DIN 258 - 40x320-St
4	1.4	4	78	36	28	9	150	220	50	DIN 258 - 50x220-St
4	1.4	4	78	36	28	9	150	250	50	DIN 258 - 50x250-St
4	1.4	4	78	36	28	9	150	280	50	DIN 258 - 50x280-St
4	1.4	4	78	36	28	9	150	320	50	DIN 258 - 50x320-St
4	1.4	4	78	36	28	9	150	360	50	DIN 258 - 50x360-St
