گالری قطعه

DIN 1587

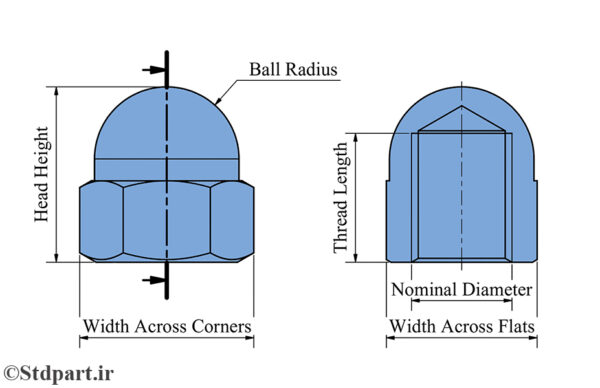

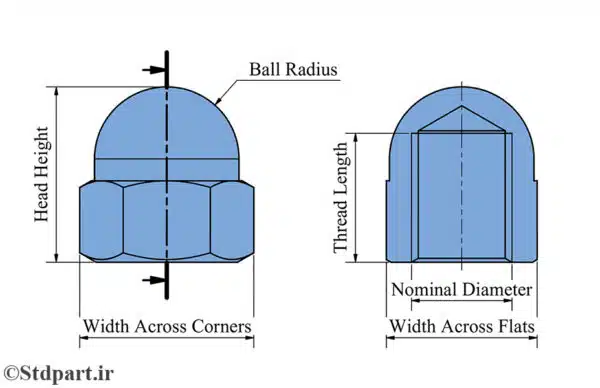

جدول مشخصات مهره سربسته (کلاهی) شش گوش مطابق DIN 1587


Ball Radius [mm]	Thread Length [mm]	Width Across Corners [mm]	Width Across Flats [mm]	Pitch Diameter [mm]	Pitch [mm]	Head Height [mm]	Nominal Diameter [mm]	Part Number
3.25	5.26	8.085	7	3.2422278	0.7	8	4	DIN 1587 - M4
3.75	7.21	9.24	8	4.1339746	0.8	10	5	DIN 1587 - M5
4.75	7.71	11.55	10	4.9174682	1	12	6	DIN 1587 - M6
6.25	10.65	15.015	13	6.6468353	1.25	15	8	DIN 1587 - M8
6.25	10.65	15.015	13	6.9174682	1	15	8	DIN 1587 - M8 x 1
7.5	12.65	18.48	16	8.3762024	1.5	18	10	DIN 1587 - M10 - SW16
7.5	12.65	18.48	16	8.9174682	1	18	10	DIN 1587 - M10 x 1 - SW16
7.5	12.65	18.48	16	8.6468353	1.25	18	10	DIN 1587 - M10 x 1.25 - SW16
8.5	15.65	20.79	18	10.105569	1.75	22	12	DIN 1587 - M12 - SW18
8.5	15.65	20.79	18	10.376202	1.5	22	12	DIN 1587 - M12 x 1.5 - SW18
8.5	15.65	20.79	18	10.646835	1.25	22	12	DIN 1587 - M12 x 1.25 - SW18
10	17.65	24.255	21	11.834936	2	25	14	DIN 1587 - M14 - SW21
10	17.65	24.255	21	12.376202	1.5	25	14	DIN 1587 - M14 x 1.5 - SW21
11.5	20.58	27.72	24	13.834936	2	28	16	DIN 1587 - M16
11.5	20.58	27.72	24	14.376202	1.5	28	16	DIN 1587 - M16 x 1.5
13	24.58	31.185	27	15.293671	2.5	32	18	DIN 1587 - M18
13	24.58	31.185	27	16.376202	1.5	32	18	DIN 1587 - M18 x 1.5
13	24.58	31.185	27	15.834936	2	32	18	DIN 1587 - M18 x 2
14	25.58	34.65	30	17.293671	2.5	34	20	DIN 1587 - M20
14	25.58	34.65	30	17.834936	2	34	20	DIN 1587 - M20 x 2
14	25.58	34.65	30	18.376202	1.5	34	20	DIN 1587 - M20 x 1.5
16.5	28.58	39.27	34	19.293671	2.5	39	22	DIN 1587 - M22 - SW34
16.5	28.58	39.27	34	20.376202	1.5	39	22	DIN 1587 - M22 x 1.5 - SW34
16.5	28.58	39.27	34	19.834936	2	39	22	DIN 1587 - M22 x 2 - SW34
17	30.5	41.58	36	20.752405	3	42	24	DIN 1587 - M24
17	30.5	41.58	36	21.834936	2	42	24	DIN 1587 - M24 x 2
