External Circlips
ASME B27.8M-E
بدون امتیاز
stdpart
گالری قطعه

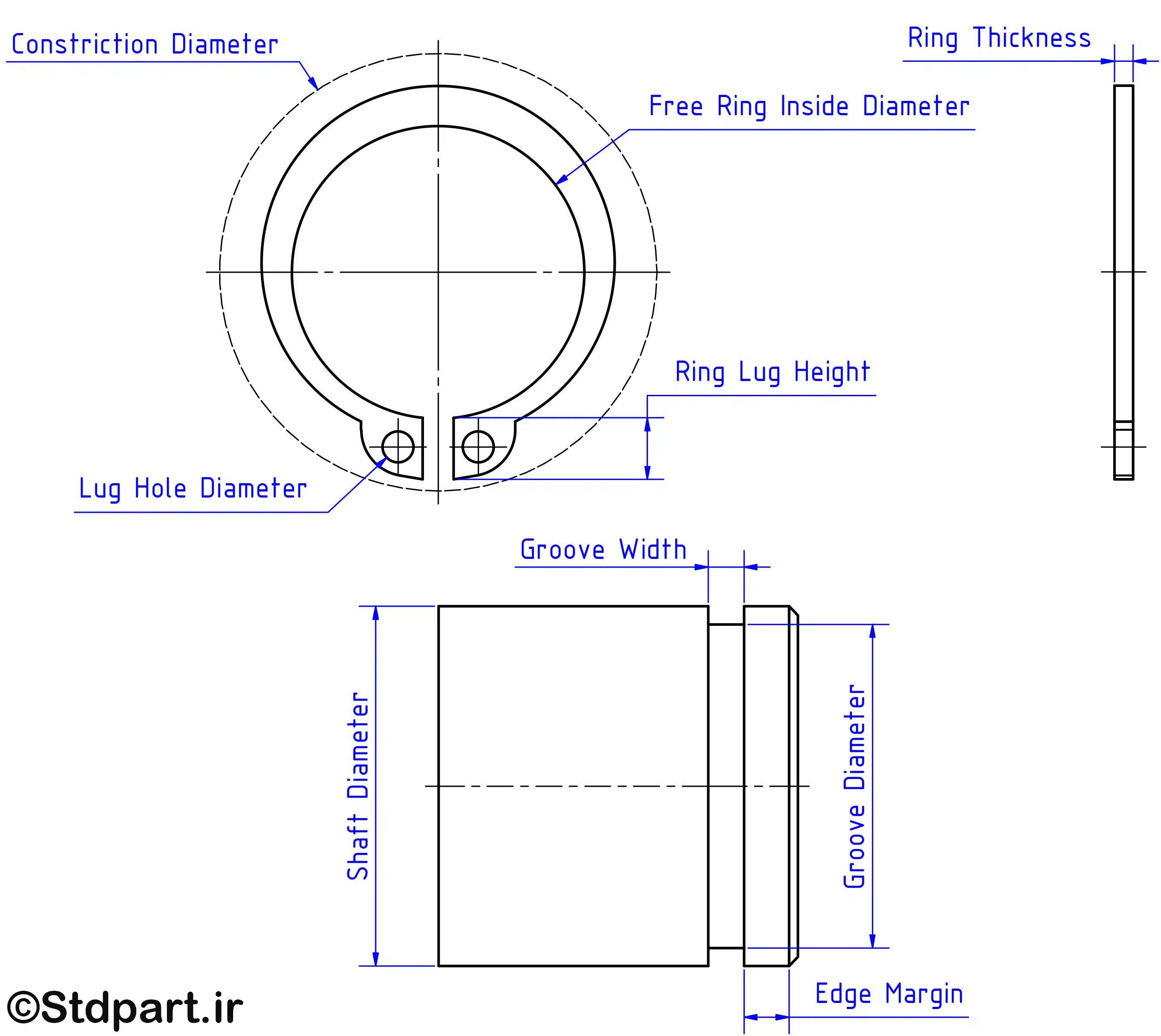

جدول مشخصات خار واشری مطابق ASME B27.8M
| Ring Inside Diameter [mm] | Edge Margin [mm] | Ring Thickness [mm] | Groove Width [mm] | Groove Diameter [mm] | Shaft Diameter [mm] | Part Number |
|---|---|---|---|---|---|---|
| 2.9 | 1 | 0.6 | 0.7 | 3 | 4 | ASME B27.8M - 3EM1-4 |
| 3.65 | 1.1 | 0.6 | 0.7 | 3.85 | 5 | ASME B27.8M - 3EM1-5 |
| 4.65 | 1.1 | 0.6 | 0.7 | 4.85 | 6 | ASME B27.8M - 3EM1-6 |
| 5.2 | 1.6 | 0.6 | 0.7 | 5.4 | 7 | ASME B27.8M - 3EM1-7 |
| 6.15 | 1.6 | 0.6 | 0.7 | 6.4 | 8 | ASME B27.8M - 3EM1-8 |
| 6.75 | 1.9 | 0.9 | 1 | 7.1 | 9 | ASME B27.8M - 3EM1-9 |
| 7.45 | 2.2 | 0.9 | 1 | 7.8 | 10 | ASME B27.8M - 3EM1-10 |
| 8.45 | 2.2 | 0.9 | 1 | 8.8 | 11 | ASME B27.8M - 3EM1-11 |
| 9.1 | 2.5 | 1.1 | 1.2 | 9.5 | 12 | ASME B27.8M - 3EM1-12 |
| 9.8 | 2.8 | 1.1 | 1.2 | 10.2 | 13 | ASME B27.8M - 3EM1-13 |
| 10.9 | 2.8 | 1.1 | 1.2 | 11.2 | 14 | ASME B27.8M - 3EM1-14 |
| 11.5 | 3.2 | 1.1 | 1.2 | 11.8 | 15 | ASME B27.8M - 3EM1-15 |
